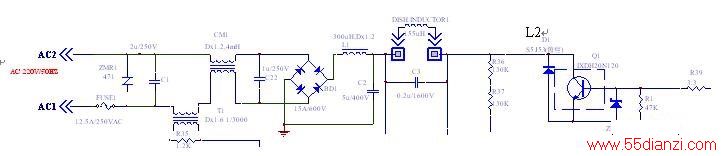

三洋新版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉逆变电路如下图所示：
图中桥整BD1将工频（50Hz）电流变换成直流电流，L1为扼流圈（CHOKE），L2是加热线圈，C2是平滑电容，IGBT由控制电路发出的矩形脉冲驱动，IGBT导通时，流过L2的电流迅速增加。IGBT截止时，L2、C3发生串联谐振，IGBT C极对地产生高压脉冲。当该脉冲降至零时，驱动脉冲再次加到IGBT上使之导通。上述过程周而复始，最终产生25KHZ左右的高频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。串联谐振的频率取决于L2、C3的参数.。
C1为电源滤波电容，ZMR1为压敏电阻（突波吸收器），当AC电源电压因故突然升大时，即瞬间短路，使保险丝迅速熔断，以保护电路。
