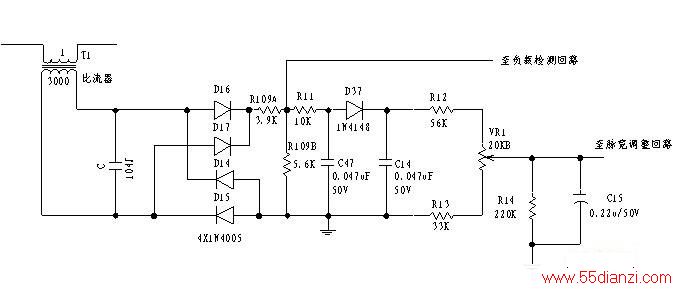

三洋老版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉负载电流检知电路如下图所示：
该电路中C.T.（比流器）串接在B.D.(桥式整流器)前的线路上,因此,C.T.二次侧上的AC电压可得到输入电流的变化，此AC电压再经D14~D17全波整流为DC电压，该电压一路送至负载检测回路，另一路送至比较电路与PWM的电压作一误差比较后，由比较电路输出信号进行脉宽调整，以达到控制负载电流与加热段数设定的符合作用。
