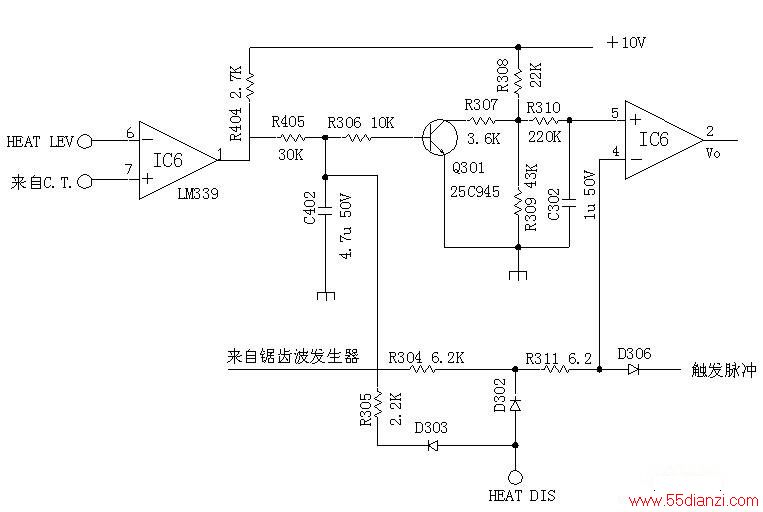

三洋老版IC-14FZ IC-16FZ IC-16FZC IC-18FZ IC-16YZ IC-18YZ电磁炉信号调压回路如下图所示：
无适性负载时，HEATDIS维持HI，经由D302，使IC6#2输出Low，即停止加热，此时只有TRIG负向PULSE，可以使IC6#2输出短暂正脉冲信号，此脉冲信号供回路做判断“无负载”或“有负载”用，有适性负载时，HEATDIS变成Low，因此，V+电压可由C.T信号(即入力电流)及加热段数设定两者共同决定,V-与锯齿波信号V+经由比较器作用，可经得一连续输出脉冲，而此脉冲信号的HI周期与加热段数的设定成比例。
