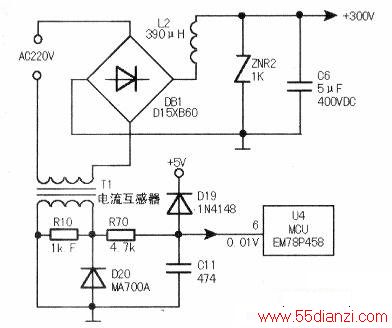

电流互感器CT次级测得的AC电压，经D20、C11整流平滑及R70限幅后，获得一直流电压，并送至U4的⑥脚，如下图所示。U4的⑥脚电压越高，表示电源输入的电压越大，U4根据监测该电压的变化，结合上述检测信息进行检锅判断，或调控PWM脉宽，使输出功率保持稳定。
