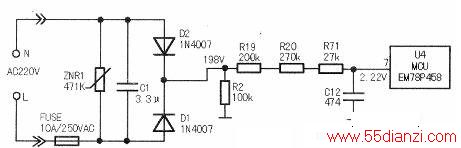

AC220V电压经Dl、D2整流为脉动直流电压,通过R2、R19、R20、R13、R71分压,C12平滑滤波后得到一直流电压,送给U4的⑦脚,如下图所示。U4根据⑦脚电压的变化,自动发出以下指令:
(1)判断输入的电源电压是否在允许范围内,如不在允许的范围内,则停止加热,并显示相应的故障代码。
(2)结合电流检测及Vce检测电压,进行检锅判断,并发出相应的指令。 (3)配合电流检测电路反馈的信息及方波电路监测的电源频率信息,调控PWM的脉宽,令输出功率保持稳定。
