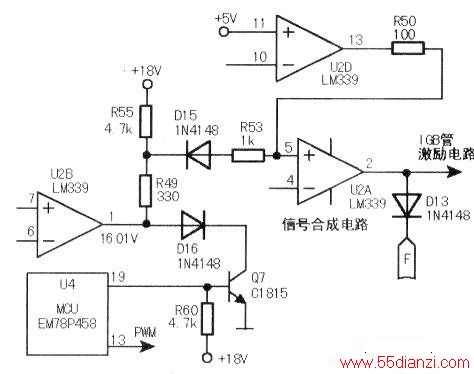

该电路如下图所示。当不加热时，U4的19脚输出高电平，且U2B①脚电压(V1)为高电平，Q7导通，将U2A的⑤脚电压拉低，使之低于④脚电压，则U2A的②脚输出低电平。同时，U4的13⑩脚也停止输出PWM脉冲，且F点为低电平，D13处于导通状态，则IGBT管处于截止状态。
开始加热时，U4的19脚输出低电平，Q7截止，不影响U2A的⑤脚电压，这时U2D的11脚电压高于⑩脚电压，其13脚输出高电压，为信号合成电路提供振荡条件。
同时，F点电压为工作电压，D13截止。U4的13脚开始间歇输出PWM试探信号，随后U4通过分析电流检测电路和VAC检测电路反馈的电压信息，结合Vce检测电路反馈的电压波形变化情况，判断是否已放人适合的锅具（这一过程常称作“检锅”），如果判断已放人适合的锅具，则U4的13脚转为输出正常的PWM信号，电磁炉进入正常加热状态；如果反馈回的信息不符合条件，U4判定所放的锅具不符合要求或无锅，则继续输出PWM试探信号，同时发出显示无锅的故障代码信息，如1分钟内仍不符合条件，则U4发出关机指令。
