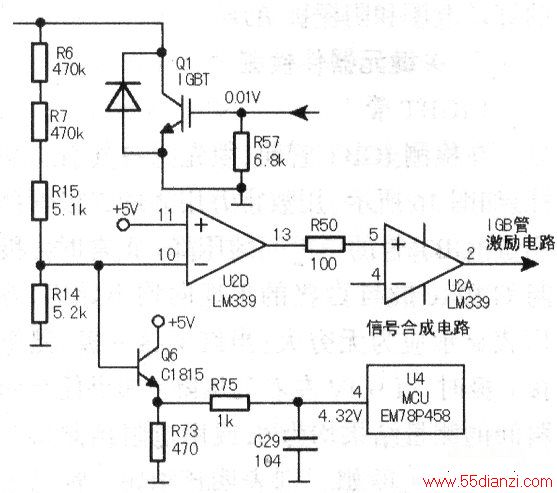

IGBT管(Q1)集电极上的脉冲电压通过R6、R7、R14、R15分压后，一路送至Q6基极（E点），其发射极上得到取样电压，并通过R75送到U4的③脚，如下图所示。
U4根据③脚电压值发出相应的指令：
(1)结合VAC检测及电流检测结果，判断台面上是否已放入适合的锅具。
(2)根据Vce取样电压值自动调整’
PWM脉宽，使Vce脉冲幅度不高于1100V（对于耐压为1200V的IGBT管而言）或1300V(对于耐压为1500V的IGBT管)。
(3)当测得Vce脉冲峰值高于1150V（对于耐压为1200V的IGBT管而言）或1400V(对于耐压为1500V的IGBT管)时，U4立即发出停止加热指令，并显示故障代码。
由R6、R7、R14、R15分压所得电压舶另一路加到U2D的⑩脚，当该脚电压大字Sv时，U2D的13脚输出低电平，将U2A的⑤脚电压拉低，使U2A②脚无IGBT管驱动脉冲输出，以防止IGBT管因c、e极电压过高而损坏。
