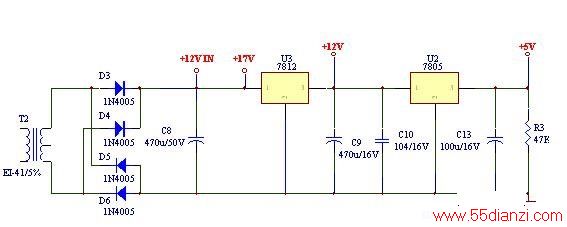

三洋新版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉电源电路如下图所示：
本机共有+5V，+12V，+17V三种稳压回路，其中桥式整流后的+17V供IGBT驱动回路、风扇驱动回路使用，由7812稳压、滤波后的+12V供控制回路使用，由三端稳压电路稳压后的+5V供主控IC使用。
