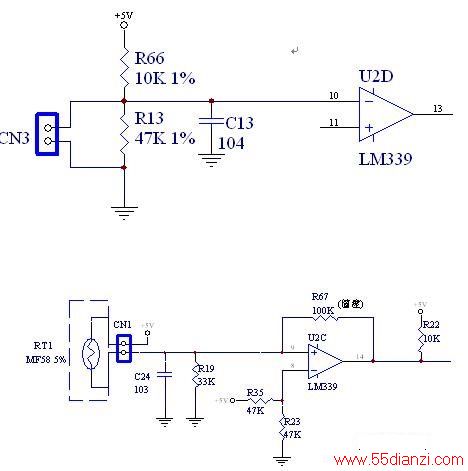

三洋新版IC-14FZ IC-16FZ IC-16FZC IC-18FZ IC-16YZ IC-18YZ电磁炉温度控制电路如下图所示：
本机温度控制有二个回路，其中RT（CN3）电路主要功能为依据置于陶瓷板下方的热敏电阻（NTC）（负温度系数），感测温度而改变电阻值得一随温度变化的电压值，输入比较电路U2D与CPU设定温度值进行比较，输出至CPU来控制所设定的定温温度。同理，RT1电路依据装在低压基板板上的热敏电阻，感测温度而改变电阻值得一随温度变化的电压值，输入比较电路U2C与一固定分压值进行比较，由CPU来监测机内环境温度或间接监测IGBT温升，当该温度超过设定值时，蜂鸣器报警，电磁炉停止加热。
