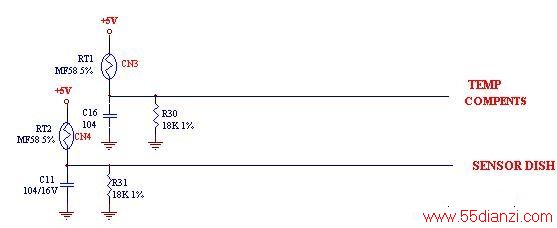

三洋新版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉温度控制电路如下图所示:
本机温度控制有二个回路,其中RT1电路主要功能为依据置于陶瓷板下方的热敏电阻(NTC)(负温度系数),感测温度而改变电阻值得一随温度变化的电压值,输入CPU由CPU来控制所设定的定温温度。同理,RT2电路依据装在主基板板上的热敏电阻,感测温度而改变电阻值得一随温度变化的电压值,输入CPU由CPU来监测机内环境温度或间接监测IGBT温升,当该温度超过设定值时,蜂鸣器报警,电磁炉停止加热。
