三洋新版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉驱动回路
三洋新版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉驱动回路
点击数：7234 次 录入时间：03-04 11:54:41 整理：http://www.55dianzi.com 电磁炉资料

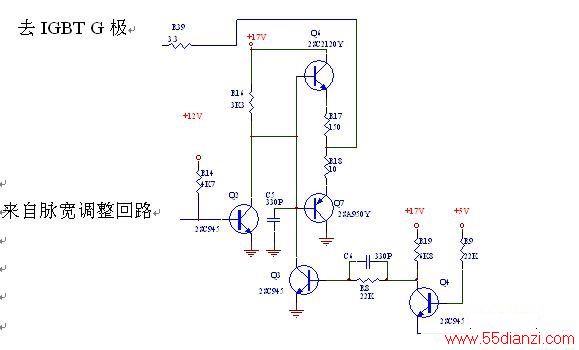

三洋新版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉驱动回路如下图所示：
该电路将来自脉宽调整电路输出的脉冲信号，放大到足以驱动IGBT ON/OFF的信号，输入的信号脉冲信号的HI的工作周期愈大，，则表示火力愈强。
