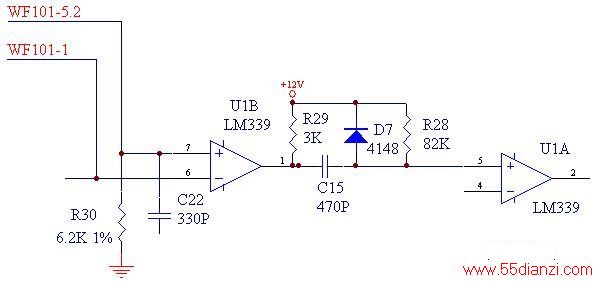

三洋新版IC-14FZ IC-16FZ IC-16FZC IC-18FZ IC-16YZ IC-18YZ电磁炉锯齿波产生电路如下图所示:
正常时因为线盘二端取样电阻的分压比例使U1B#1号输出保持HI,因此,C15端电压为0V,VOUT为HI,即停止加热(IGBTGATE无信号),若IGBTGATE有HI信号,PULSE输入就有电流流过加热线圈L2,能量就储存在L2上,当IGBTOFF时,此能量自然向C103放电,放电结束瞬间U1B之V#7<V#6,致使U1A#2输出Low,因此,经由R28向C15充电,Vout电压由0V逐渐上升,直到VDC时,U1A#2输出HI,致使IGBT再度ON,U1B之V#10<V#11,因此C15再经由R29、D7快速放电。
如上所述,本回路产生连续性三角波,供VDC电压比较,经由U1A#2输出连续脉冲,送至驱动回路进行放大。
