电磁炉中的IGBT管工作在高电压、大电流的条件下，需要过压保护电路进行保护，使之安全工作，当IGBT管集电极（C）电压过高时，其IGBT管的过压保护电路就会启动，IGBT管驱动电路的输出就会关闭。在电磁炉中专门设置有过压检测电路，在过压的情况下输出保护信号，有些电磁炉将过压保护信号送给微处理器（MCU）由MCU实施保护。

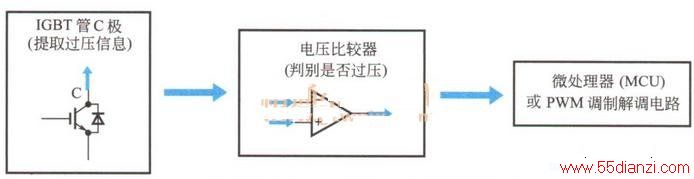

IGBT过压保护电路主要由电压检测电路、比较器和一些其他元器件组成，在电磁炉上查找该电路时，也应通过电磁炉对应的图纸进行查找，查找出该电路所包含的元器件后，再与电路板上的器件进行对应，即可确定该电路中的元器件，典型电磁炉IGBT过压保护电路的具体查找方法如下图所示。
从图中可看出，查找该电路时，应首先查找出电磁炉中的IGBT管，沿其C极可查找出一个电压比较器，电压比较器的输出端将IGBT管C极过压保护信号输送给PWM调制解调电路或微处理器（MCU）。

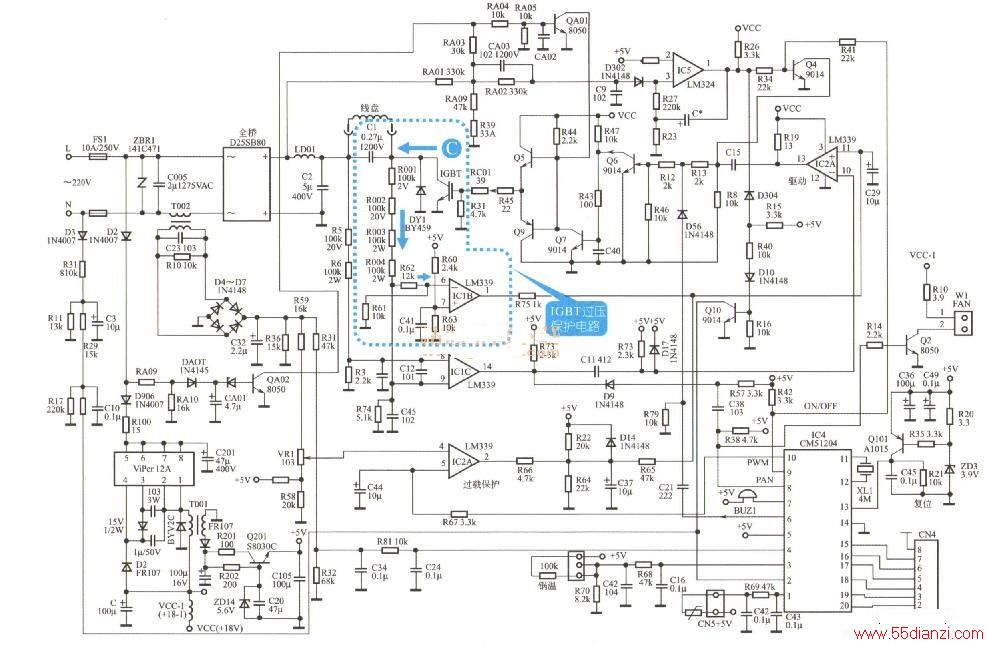

下图为乐邦18A3电磁炉的电路图纸，按查找流程对其IGBT过压保护电路进行查找。
在有些电磁炉中，功率输出电路板和控制电路板是分离的，此时，也应先在功率输出电路中查找出IGBT管的C极，下图所示为美的PSD16A电磁炉功率输出电路中的IGBT管的C极。
根据IGBT管C极连接线上的标识（CNN3.7），可在其控制电路板上查找与其连接的IGBT管过压保护电路，下图为美的PSD16A电磁炉控制电路板中的IGBT管过压保护电路。
.

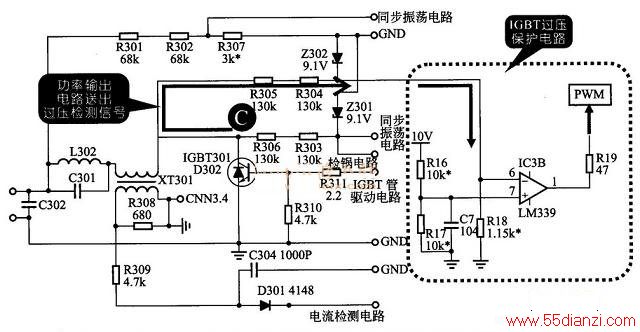

美的PSD16A电磁炉IGBT过压保护电路与功率输出电路的具体连接，如下图所示。
根据美的PSD16A电磁炉的电路图纸，在其电路板上查找相关元器件，即可在电路板上确定该电磁炉IGBT过压保护电路的具体位置，为美的PSD16A电磁炉控制电路板上查找到的IGBT过压保护电路。
