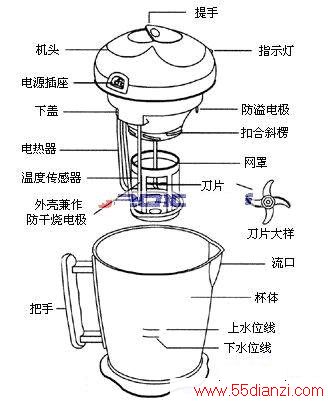

九阳品牌豆浆机，采用微电脑控制，实现预热、打浆、煮浆和延时熬煮过程全自动化，特别是由于增设了“文火熬煮”处理程序，使豆浆营养更加丰富，口感更加香泽。该机型结构组成如下图所示。
(1)杯体:杯体像一个硕大的茶杯，有把手和流口，主要用于盛水或豆浆。杯体有的用塑料制作，有的用不锈钢制作，但都是符合食品卫生标准的不锈钢或聚碳酸脂材质。购机时以选择不锈钢杯体为宜，主要是便于清洁。在杯体上标有“上水位”线和“下水位”线，以此规范对杯体的加水量。杯体的上口沿恰好套住机头下盖，对机头起固定和支撑作用。
(2)机头:机头是豆浆机的总成，除杯体外，其余各部件都固定在机头上。机头外壳分上盖和下盖。上盖有提手、工作指示灯和电源插座。下盖用于安装各主要部件，在下盖上部（也即机头内部）安装有电脑板、变压器和打浆电机。伸出下盖的下部有电热器、刀片、网罩、防溢电极、温度传感器以及防干烧电极。需要说明，下盖的材质同样需要符合食品卫生标准。
(3)电热器:加热功率800 W，不锈钢材质，用于加热豆浆。
(4)防溢电极:用于检测豆浆沸腾，防止豆浆益出。它的外径5 mm，有效长度15 mm，处在杯体上方。为保障防溢电极正常工作，必须及时对其清洗干净，同时豆浆不宜太稀，否则，防溢电极将失去防护作用，造成溢杯。
(5)温度传感器:用于检测“预热”时杯体内的水温，当水温达到MCU（SH66P20A）设定温度（一般要求8O ℃左右）时，启动电机开始打浆。
(6)防干烧电极:该电极并非独立部件，而是利用温度传感器的不锈钢外壳兼。外壳外径6 mm，有效长度89 mm，长度比防溢电极长很多，插入杯体底部。杯体水位正常时，防干烧电极下端是应当被浸泡在水中。当杯体中水位偏低或无水，或机头被提起，并使防干烧电极下端离开水面时，MCU(微控制器)通过防干烧电极检测到这种状态后，为保安全，将禁止豆浆机工作。
(7)刀片:外形酷似船舶螺旋桨，高硬度不锈钢材质，用于粉碎豆粒。
(8)网罩:用于盛豆子，过虑豆浆。图1为了能够看清其他部件，图中未将网罩的网孔画出来，而且将网罩与机头下盖画成分开的，实际工作时，网罩通过扣合斜楞而与机头下盖是扣合在一起的。清洗时会发现，因受热后网罩与机头下盖扣合出现过紧，因此拆卸网罩时应先用凉水将其冷却，以免用力过大而划伤手或弄坏网罩。特别是清洗网罩比较费事，往往让用户感到太辛苦，这一问题引起各厂家重视。九阳公司经过技术创新，对网罩改进实现了重大突破，应用九阳专利导流技术的拉法尔网，匹配“ X型旋风刀片”，经上万次全循环精细磨浆，不但大大地提高了豆浆营养质量，同时使网罩的清洗变得简便而轻松。
