电磁炉锅质检测电路的查找

　　电磁炉中的锅质检测电路，是用于检测用户所使用的锅具是否符合电磁炉的要求，该电路是通过炉盘线圈的感应电压来实现的，电磁炉上的锅具实际上是电磁加热线圈的一部分，电磁炉工作中有无锅具及所使用的锅具大小对炉盘线圈的工作电流有很大的影响，因此，通过对炉盘线圈两端的电压进行比较，就可以对锅质进行检测。
　　

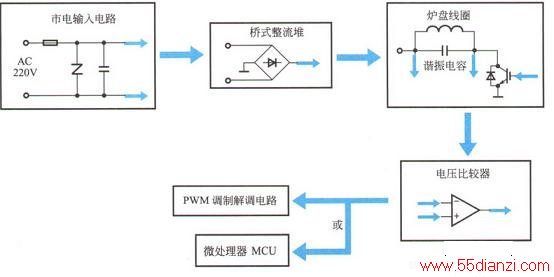

　　对电磁炉中的锅质检测电路进行查找时，在其电路板中很难确定该电路的准确部位，可通过在其电磁炉对应的图纸中进行查找，查找出该电路所包含的元器件后，再与电路板上的元器件进行对应，即可确定该电路中的元器件，典型电磁炉的具体查找方法如下图所示。

　　从图中可看出，AC220V进入市电输入电路进入桥式整流堆后，将DC300V电压输送给炉盘线圈L，通常炉盘线圈与变频电容C构成并联谐振电路，将炉盘线圈两端的电压差送入电压比较器中，通过两信号的比较，比较器的输出作为检锅信号并送给PWM调制解调电路或微处理器MCU。
　　
　　如下图所示，为格力GCF18电磁炉的电路图纸，按查找流程对其锅质检测电路进行查找。

 　　关键提示：
　　
　　有些特例的电磁炉需采用其他的形式进行查找，如下图所示，为美的PSD 16 A电磁炉的锅质检测电路。

　　该电磁炉的锅质检测电路是由功率输出电路送来的采集信号，经锅质检测电路处理后，将检锅信号送入微处理器MCU的20脚（检锅信号端），再由MCU电路判断锅质是否合适。如下图所示，为美的PSD16A电磁炉锅质检测电路与功率输出电路的连接关系。

　　根据美的PSD16A电磁炉的电路图纸，在其电路板上查找相关元器件，即可在电路板上确定该电磁炉锅质检测电路的具体位置。
