电饭煲加热组件及控制电路工作原理

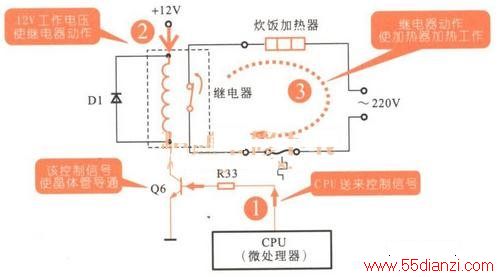

　　下图所示为典型电饭煲加热组件及其控制电路的工作原理图。
　　
　　1．人工输入加热指令后，CPU（微处理器）为驱动晶体管Q6提供了控制信号，使其处于导通状态，即CPU（微处理器）向驱动晶体管中提供一个“加热驱动信号”。
　　
　　2．当晶体管Q6导通，12V工作电压为继电器绕组提供工作电流，使继电器开关触点接通。
　　
　　3．继电器中的触点接通以后，AC 220V电源与加热器电路形成回路，开始加热工作。
　　
　　关键提示：
　　
　　由于加热器的供电电压较高，因此，在对加热器检修的过程中，可以直接检测加热器的供电电压，但应注意安全。以免在检修的过程中造成人员触电事故的发生，应先排除加热器本身及其控制电路是否正常。
　　
　　加热器控制电路中所采用的驱动晶体管大多数为NPN型，在对驱动晶体管进行更换前，要仔细核对驱动晶体管的型号及引脚排列顺序。
