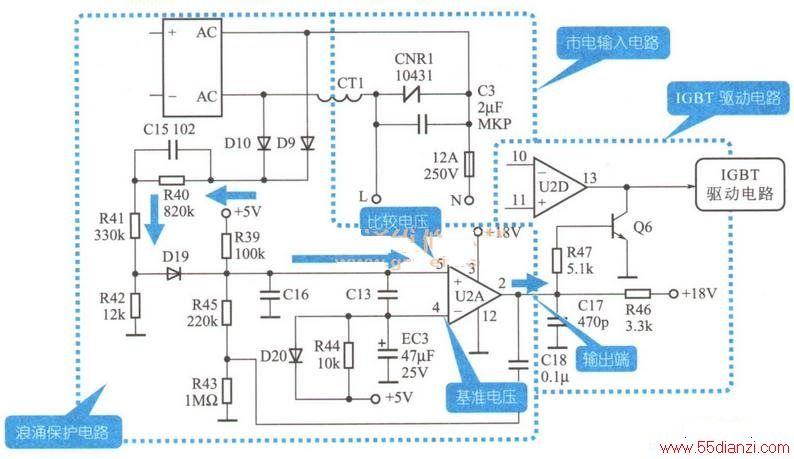

下图为典型电磁炉的浪涌保护电路，该电路主要由集成电路芯片U2LM339中A运算放大器构成，其中④脚为基准电压，⑤脚为比较电压（检测电压），②脚为输出端。当AC 220V输入电压出现冲击性高压时，能进行自我保护，即当电网出现时间长度在0. 2s内，幅度大于500V的尖峰脉冲时，电磁炉浪涌保护电路被触发，电磁炉会自动停机。
由图可知，电压比较器的④脚与＋5V电压相连作为基准电压，在电磁炉正常工作时，电压比较器U2A的⑤脚电压低于④脚的电压，此时，U2A的②脚输出低电平，使Q6截止，U2D的13脚输出正常的驱动信号，输送给IGBT管驱动电路；当输入的电压出现冲击性高压时，浪涌电压经RC并联电路（C15、R40）、R41、D19送入电压比较器U2A的⑤脚，此时，电压比较器U2A的⑤脚高于④脚电压，U2A的②脚输出高电平，Q6导通，将U2D的13脚对地断路，无法给IGBT管输送驱动信号，使IGBT管截止停止工作，防止IGBT管不受损坏。
电压比较器（LM339）是浪涌保护电路的主要元器件，也是电磁炉中极为重要的元器件之一，其内部集成了4个独立的运算放大器，即A、B、C、D，每个运算放大器都可以通过外围元器件组成独立的电压比较器，为典型电压比较器的外形及其内部结构。内部集成的每个运算放大器均有3个引脚，其中（＋）端为同相输入端，该脚送入比较电压，（－）端为反相输入端，该脚接基准电压。当比较电压低于基准电压时，输出端输出低电平；当比较电压高于基准电压时，输出端输出高电平。如：⑤脚的电压低于④脚，②脚就输出低电平，若⑤脚的电压高于④脚时，②脚就会输出高电平。电压比较器的引脚功能可以灵活的运用，组成各种电路。

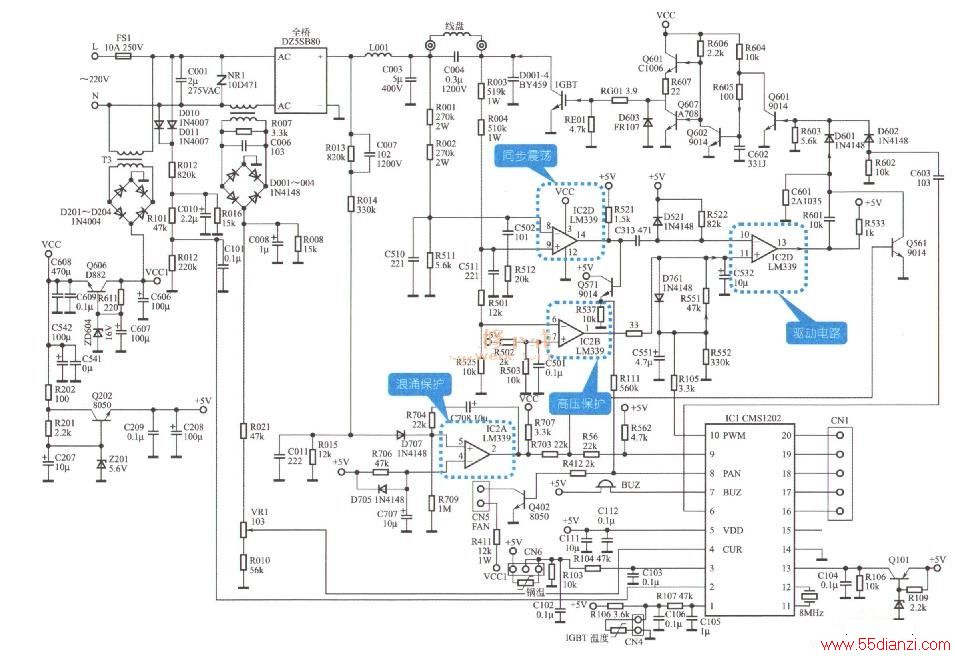

下图所示为乐邦LB-18电磁炉电压比较器的应用及分布，4个独立的运算放大器分别用于浪涌保护、高压保护、同步震荡和驱动电路中。
