电饭煲保温组件需要控制电路对其进行控制,由保温组件的连接线找到保温组件的连接电路。
确定保温组件的连接电路后,通过保温组件的连接端查找出电路板中保温组件的控制器件,即双向晶闸管。
双向晶闸管也可称为双向可控硅,是一种半导体器件,在电饭煲的保温控制电路中,双向晶闸管主要作为可控开关使用,控制保温组件供电电路的通断。

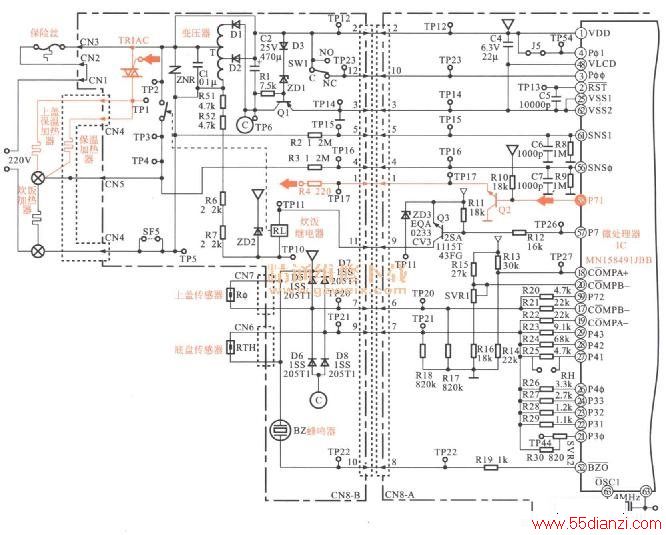

由双向晶闸管可以找到双向晶闸管的驱动电路,如下图所示,即找到电饭煲保温组件的控制电路。
