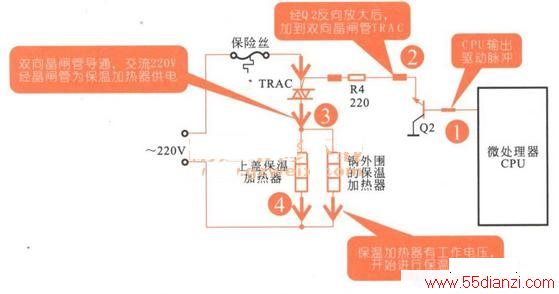

下图所示为保温组件控制电路的简易工作原理图。 1.电饭煲煮熟饭后,会自动进入到保温状态,此时,微处理器为保温组件控制电路输出驱动脉冲信号。 2.经接口电路Q2反相放大后,加到双向晶闸管TRAC的触发端,即控制极(G)。 3.双向晶闸管接收到脉冲信号后,导通。此时,交流220V经晶闸管为保温加热器供电。 4.保温加热器有工作电压后,开始加热工作。
