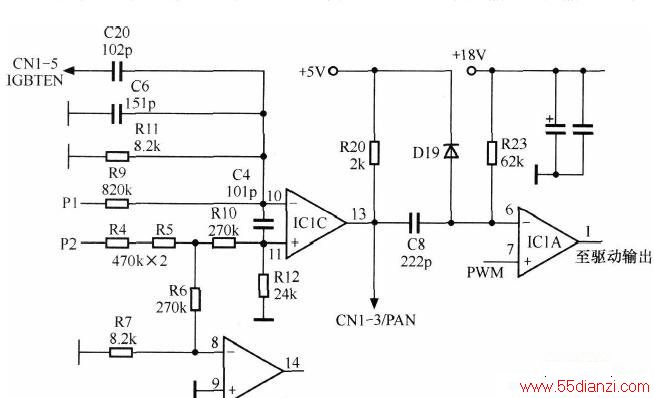

下图是万家乐MC18AC电磁炉的锅具检测电路原理图。该款电磁炉的锅具检测电路是典型的通过检测单位时间内脉冲个数的方式进行检测锅具的。在同步电路的电压比较器IC1C(LM339)的13脚(输出端)，通过插线排CN1-3将同步脉冲电压信号送入单片机的锅具检测端口，即PAN端口。电磁炉在正常工作时，在电压比较器IC1C的13脚(输出端)输出一系列方波脉冲。
电磁炉处于待机状态时，经电阻分压，同步电路的电压比较器IC1C的⑩脚(反相输入端)的电压约为3．07V(以直流电压为+310V计算)，11脚(同相输入端)的电压约为3．34V。
因此， 当电磁炉处于待机状态时，电压比较器IC1C的13脚(输出端)输出为高电平。按下开机键后，单片机通过插线排CN1-5输出数微秒宽的高电平开机脉冲信号IGBTEN，该高电平开机脉冲信号通过电容C20耦合至电压比较器IC1C的⑩脚反相输入端，并使该脚的电平高于11脚(同相输入端)的电平，从而改变同步电路的电压比较器IC1C在待机时的平衡状态，13脚(输出端)变为低电平。IC1C的13脚输出低电平信号后，电压比较器IC1A的⑥脚(反相输入端)的电压瞬时降低，并且低于⑦脚(同相输入端)的脉宽调制电压信号，则①脚(输出端)输出高电平，IGBT的驱动电压信号输出电路输出驱动电压信号，使IGBT突然导通，然后高频谐振电容与加热线圈盘产生高频振荡。当电磁炉上放置有符合要求的锅具时，高频振荡时释放出的能量被锅具吸收，此时高频振荡相当于阻尼振荡，在单位时间内，从电压比较器Ic1C的13脚(输出端)输出的脉冲个数相对较少；当电磁炉上没有放置锅具，或者所放置的锅具的材质、放置的位置及锅具的底部尺寸不符合要求时，高频振荡电路相当于是自由振荡，在单位时间内，从电压比较器ICIC的13脚(输出端)输出的脉冲个数相对较多，单片机根据此端口在单位时间内输入的脉冲个数的多少，与其内部程序设定的数值进行比较，从而判断电磁炉上是否放置有锅具，以及锅具材质、位置和底部尺寸是否符合要求。
