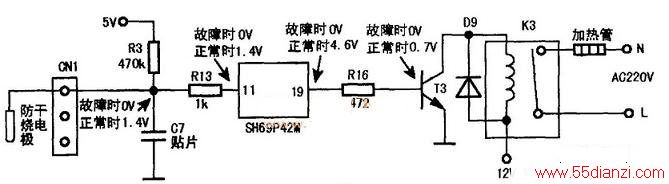

检测此机加热管正常，测量CPU（无型号）的19脚及驱动三极管（T3）的b极电压，均为0v，而正常值应为0.7V。检查19脚至加热管之间的元件，均无故障，这说明故障系CPU的19脚无驱动信号输出所致。先检测CPU⑩脚外接的防溢保护检测电路，如下图所示。测得⑩脚电压为ov，而正常值约为3V。焊下C4测得其阻值为0Ω，这说明此电容已短路，换了一只0.1μF/50V的电容后故障依旧。测得CPU⑨脚电压为0v，而正常值约为1.2V，检测防干烧电极至CPU⑨脚之间的电路，发现C3（0.1μF/50V）已击穿，换新后故障排除。
