瑞德电磁炉IGBT驱动电路原理分析

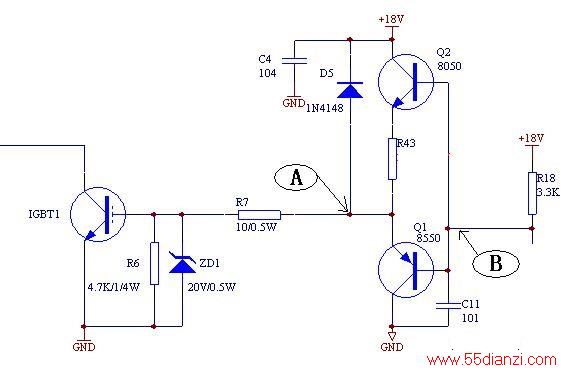

  瑞德电磁炉IGBT驱动电路如下图所示：

　　作用：保护IGBT可靠导通与关断。
　　
　　IGBT驱动电压至少需要16V，Q1（PNP管）、Q2（NPN管）组成推挽式驱动电路，它们的工作原理是：
　　
　　1、当输入信号为高电平时，Q2导通，Q1截止，18VDC电压流通，给IGBT的G极提供门极电压，IGBT导通。线盘开始储能。
　　
　　2、当输入信号为低电平时，Q2截止，Q1导通，IGBT的G极接地，IGBT关断。此时线盘感应电压对谐电容放电，形成了LC振荡。
　　
　　3、R6电阻在三极管截止时，把IGBT的G极残余电压快速拉低。C11电容作为高频旁路，另外作为平缓驱动电路波形作用，ZD1稳压管，稳定IGBT的G极电压，预防输入电压过高时，损坏IGBT。
　　

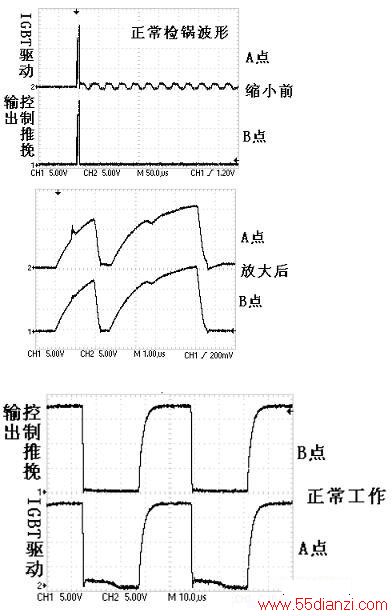

　　在检锅时，如上图所示，波形不是很理想，有点变形。当检到锅工作后，如下图所示，控制推挽电路的波形与驱动IGBT波形很相似，功率越大，波形的高电平的宽度越大，B点的波形底部平，原因是LM339控制的一路内部三极管导通接地。而A点的波形底部比地略高一点。再回到零电压。
　　
　　此电路容易出现的问题为上电烧机,为驱动电路输出高电平导致,温升高、瓷片电容有问题。
