瑞德电磁炉开关电源电路原理分析

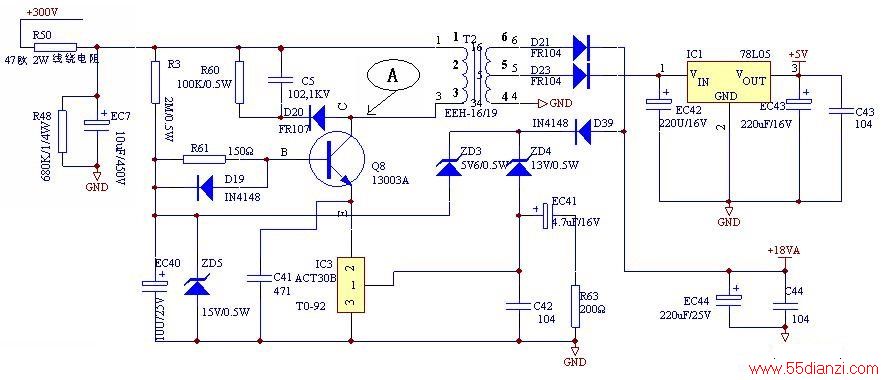

  瑞德电磁炉开关电源电路如下图所示：

　　作用：为电路工作提供可靠的DC18V及DC5V电压。
　　

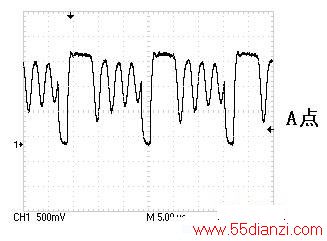

　　AC220V50/60Hz电源电压通过全波整流后，脉动的直流电压经EC7平波，经变压器初级加到低频放大管（NPN）13003的C极及经过R3电阻加到三极管的B极。使变压器初级产生电流进而产生电压，当Q8导通后，经过ACT30B的2脚（DRV）给1脚电容EC41充电，当电容充到5V后，2脚与3脚接通，EC41放电，下降到4.6V后,2脚与3脚断开，周而复始的工作，最后在三极管的A点产生如下图的波形，ZD3、ZD4、D39组成反馈电路，控制输出电压稳定在18V与5V，
　　
　　R60，C5、D20构成RCD缓冲保护电路，用于抑制三极管关断后变压器产生过电压，减小关断损坏三极管。组成吸收电路，当变压器在受到浪涌后。因本身具有感应电动势及自身的漏感误差，使得与Q8相接的点电压会升高，通过吸收回路，把高出部分电压又送回到电源上。
　　
　　D21、D23是快速回恢二极管，经过前级的电路工作，变压器次级输出两路电压，一路+18V电压提供给LM339，及风扇等电路工作，另一路电压通过78L05的输入端，输出端输出稳定的5V电压供IC工作（显示板）。
　　
　　此电路异常易出现：过流保护、死机、爆机、上电无反应
