电磁炉IGBT高匝保护单元电气结构及工作原理

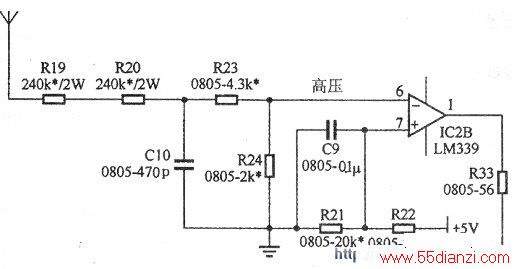

　　电磁炉IGBT高压保护单元的作用是时刻检测IGBT管C极电压，在电磁炉工作出现某些意外的情况，IGBT管C极电压接近IGBT管最大耐压值时，对IGBT管进行保护，电气结构如图所示。
　　
　　整个超压保护电路结构以比较器为核心组成。在比较器IC2B的“+”输入端，电阻R22、R21分5v电压作为运放的比较基准电压，“-”输入端电阻R19、R20、R23、R24分压取自IGBT管C极。在正常情况下“-”输入端的电压小于“+”输入端的比较基准电压，比较器IC2B输出高电平，保护电路不影响整机工作。
　　
　　当整机出现异常情况，IGBT管C极电压接近IGBT管最大耐压值时，“-”输入端的电压大于“+”输入端的比较基准电压，比较器IC2B输出低电平拉低IGBT管导通门限电压，缩小IGBT管驱动占空比，缩短IGBT管导通时间，降低IGBT管C极电压，达到保护IGBT管的目的。IGBT管C极电压超压保护单元的保护性质是限制性保护，保护动作时整机不停止工作，使用者不易察觉。在实际的应用中，为了能更好地保护昂贵的IGBT管，在整机设计时会在单片机的软件上采取限制性保护措施，即限制电磁炉在最大输出功率状态下，LC谐振回路的谐振电压不超过IGBT管本身耐压值的85%。
