电力线线头的连接方法

　　1．铜芯线线头的连接方法
　　
　　(1)单股线芯的直接连接方法
　　

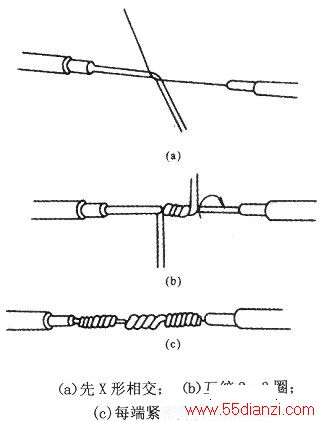

　　单股线芯直线连接时，先把两线端X形相交，如下图(a)所示。互相绞合2～3圈后，如下图(b)所示。扳直两线端，将每线端在线芯上紧密并绕6圈左右，如下图(c)所示。多余的线端剪去，并钳平切口毛刺。

　　(2)．单股线芯的T字分支连接方法
　　

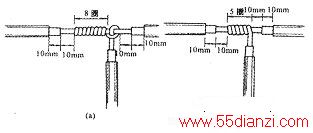

　　单股线芯T字分支连接时，要把支线线芯头与干线线芯十字相交，使支线线芯根部留出约3～5cm。对于较小截面线芯，按下图(a)所示方法，环绕成结状，再把支线线头抽紧扳直，然后，紧密地并缠到线芯上，缠绕6～8圈后，剪去多余的线芯，钳平切口毛刺。对于较大截面线芯绕成结状后不易平服，可在十字相交后直接并缠到线芯上，紧密缠绕5圈，如下图(b)所示。并缠时必须十分紧密牢固，且应进行搪锡加固。

　　(3)7股线芯的直线连接方法
　　

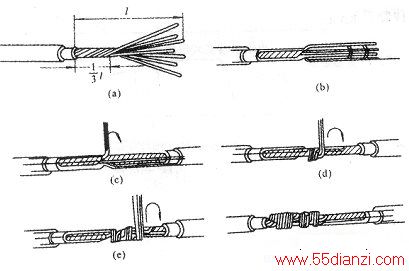

　　①先将削去绝缘层的线芯头拉直，接着把占线芯头全长1/3的根部进一步绞紧，然后把余下的2/3部分的线芯头按下图(a)所示的方法分散成伞骨状，并将每根线芯拉直。
　　
　　⑦把两伞骨状线头隔根对叉，然后拉平两端每根线芯，如下图(b)所示。
　　
　　③先把一端的7股线芯按2、2、3根分成三组，接着把第一组2根线芯扳起，垂直于线芯，然后按顺时针方向紧贴并缠绕2圈，再扳成与线芯平行的直角，如下图(c)所示。
　　
　　④按照上一步骤相同方法继续紧缠第二和第三组线芯，但在后一组线芯扳起时，应把扳起的线芯紧贴住前一组线芯已弯成直角的根部，如下图(d)及下图(e)所示。第三组线芯应紧缠3圈，但缠绕到第2圈时，就应把前两组多余的线芯端剪去，线端切口应刚好被第3圈缠好后全部压没，不应有伸出第3圈的余端，当缠绕到两圈半时，把3股线芯多余的端头剪去，使之正好绕满3圈并钳平切口毛刺，如下图(f)所示。另一端的连接方法完全相同。

　　(4)19股线芯的直线连接方法
　　
　　19股线芯的直线连接方法与7股线芯的基本相同。线芯太多，可剪去中间几股线芯。缠接后，在连接处尚须进行锡焊，以增加其强度和导电性能。
　　
　　(5)7根线芯的T字分支连接方法
　　
　　将分支芯线散开并拉直，再把紧靠绝缘层根部的芯线绞紧，把剩余的芯线分成两组，一组4根，另一组3根，排齐。
　　
　　用旋凿把干线的芯线分开为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3芯线的一组放在干线芯线的前面，如下图(a)所示。把3根芯线的一组在干线右边按顺时针方向紧紧缠绕3～4圈。并钳平线端：把4根芯线的一组在干芯线的左边按逆时针方向缠绕4～5圈，如下图(b)所示。钳子线端，如下图(c)所示。

　　(6)软线与单股硬导线的连接
　　
　　连接软线和单股硬导线时，可先将软线拧成单股导线，再在单股硬导线上缠绕7～8圈，最后将单股硬导线向后弯，以防止绑线脱落，如下图所示。

　　
　　(7)U形轧在直线或T字分支连接方面的应用
　　

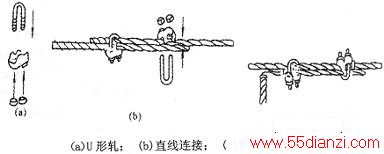

　　U形轧压接的方法，如下图所示。U形轧的规格必须按导线的截面积进行选用，常用的U形轧规格的选配见下表。两副U型轧相隔距离，通常应在150—200砌之间。每个导线接头，应用2～3副U形轧，由导线截面积和安装条件而定。相邻的两副U形轧，不可同向安装，应反向安装。

　　(8)瓷接头的直线或分支连接方法
　　
　　①瓷接头又叫瓷接线桥，它适用于线芯截面积为4mm2以下的导线，连接方法如下图所示。瓷接头分有单线的、双线的和三线的多种。除单线的以外，在连接时线头两端均不可更换位置，以免搞错相位。连接完毕后，需用黑绝缘胶布把瓷接头的螺钉端面绑扎封住，以防瓷接头螺钉松散后滑出，或因瓷接头破碎而使接头松脱。

　　②瓷接头的直线或分支连接。
　　
　　2．铝芯线线头的连接方法
　　
　　
　　铝极易氧化，而氧化铝膜的电阻率又高，所以铝芯电线不能采用铜芯线的连接方法进行连接，否则容易发生事故。
　　
　　(1)螺钉压接法
　　
　　“螺钉压接法”适用于负载较小的单股线芯的连接，在线路上可通过开关、灯头和瓷接头上的接线端子螺钉进行连接。连接前，应用钢丝刷把线芯表面的氧化铝铝膜刷除，然后方可进行螺钉压接，若是两个或两个以上线头同接一个接线端子时，则应先把几个线头拧成一体，然后压接。
　　
　　(2)钳接管的直线机械压接法
　　
　　“钳接管的直线机械压接法”适用于户内外较大负载的多股线芯的直线连接。压接方法是：选用适合导线规格的钳接管（又称压接管），清除掉钳接管内孔和线头表面的氧化层。把两线头插入钳接管内，用压接钳进行压接。若是钢芯铝绞线，两线之间则应衬垫一条铝质垫片。
　　
　　(3)沟线夹螺栓压接的压接方法
　　
　　沟线夹螺栓压接的压接方法适用于架空线路的分支连接。对导线截面在75mm2及以下的，用一副小型沟线夹把分支线头末端与干线进行绑扎。对导线截面在75衄2以上的，需用两副大型沟线夹，两副沟线夹相隔应保持在300～400mm之间。
　　
　　在安装沟线夹前，应在夹线部位表面和导线表面先涂上一层凡士林锌膏粉（或中性凡士林），接着，用钢丝刷在涂上凡士林锌膏粉的部位刷去表面氧化层，再用清洁的纱团擦净，并立即再涂上一层薄薄的凡土林锌膏粉，然后进行压接。压接时，应在每个压接螺钉上套垫弹簧垫圈，以防松散。
