电磁炉IGBT管的选用与检测

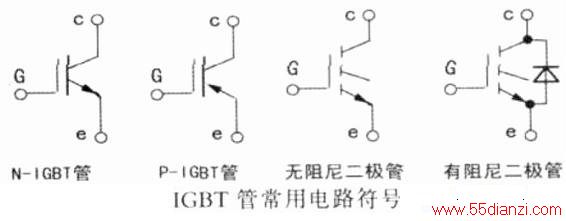

其电路符号如下图所示。

　　IGBT管的主要参数：1．最大电流(A)．此值通常用IGBT管型号前半部分数字表示，如G40x×××、20x×××就分别表示其最大工作电流为40A、20A；2.最高耐压(V)．此值通常由IGBT管型号后半部分数字表示，如Gx××150×××、××N120×××就分别表示其最高耐压值为1.5kV、1.2kV3．是否内含阻尼二极管，若IGBT管型号有后缀字母“D”者表示该管内含阻尼二极管，但未标“D”者并不一定无阻尼二极管．应用万用表检测，

　　IGBT管的好坏判定：正常的IGBT管．G极与c、e极间的正反向电阻均为无穷大；内含阻尼二极管的IGBT管的e、c极间正向电阻（红表笔接e极，黑表笔接c极）约为3.5kΩ；不含阻尼二极管的IGBT管的e、c极间正向阻值均为5()kQ。
