IGBT管击穿是开机烧保险的常见原因。由于造成IGBT管击穿的原因较多，既有可能系使用不当所致，又有可能是供电线路或电压异常所致，还有可能是电路元件变质或损坏所致。
一、故障检修须知
由于IGBT管击穿往往是因其他元器件损坏所致，仅因自身质量差而损坏的故障率较低，因此更换IGBT管后不可贸然试机，以防再次损坏。此时，应拆下发热线盘，作以下检查：
通电前，应检查IGBT管G极与地之间所接的钳位二极管及放电电阻是否正常，如右图所示。若没有这两个元件，应补上。
接通电源，不按任何键，IGBT管G极电压应小于O5V，最好是小于0.3V，正常时约为0V，若IGBT管G极电压高于O.5V，一定不能装上发热线盘铽机，否则会损坏IGBT管，这时应检查运算放大器、功率驱动管及其偏置电路是否芷常。
接通电源，按下开机键，散热风扇应转动，且IGBT管G极应有间隔出现的1V～2.5V试探电压。
在上述测试均正常的情况下，用一只60W～150W/220V的灯泡作为假负载，代替发热线盘试机。若灯泡亮，表明故障仍未排除。正常时，灯泡不亮或断续微亮。
接下来装上发热线盘，并在保险管处串接一只100W/220V的灯泡降压限流。通电试机，灯泡微亮，表明功率输出级已无明显短路现象；若较亮，表明功率输出电路仍存在短路现象，需作进一步检查。
如果故障机的功率驱动IC采用TA8316或TA8316S，在更换IGBT管的同时，最好也将TA8316/S换掉。因为在IGBT管击穿的同时，TA8316/S的（1）～（2）、（1）～（4）、（2）～（7）或（4）-（7）几只脚之间的电路也易软击穿。更换TA8316／S后不接发热线盘，通电测TA8316／S（7）脚是否有0.3V左右的脉冲电压，若有，表明电路工作基本正常，可接上发热线盘试机；如果电压大于0. 6V，说明电路仍有故障，不可接上发热线盘试机，应检查同步及功率驱动电路。若同步及功率驱动电路正常，则检查振荡电路，最好代换电压比较IC。
【提示】
1.在换上新IGBT管时，要在IGBT管上涂上导热硅脂，并将固定IGBT管的螺丝上紧，同时还应观察散热风扇转速是否正常，整机通风是否良好。
2.在交流供电插座中增加Lc滤波元件，发防市电中的干扰尖脉冲叠加在直流电源上，导致瞬间高压超过IGBT管的耐压值，从而使IGBT管损坏。
二、故障检修步骤
1.测量+：300V高压及+5V、+12V及+t8V低压供电电压。只有在供电电压正常的情况下，才可进行下一步检查。
2.换新IGBT管及其他损坏件后，在不接线圈盘的情况下接通电源，不按任何键，测量IGBT管G极电压，正常时应小于0.3V。
3.在上述检查正常后，将单片机的使能端（IGBT EN）与+5V电源相连，测量IGBT管G极的驱动电压，正常值为5V～11V（与电磁炉的型号有关）。如果电压正常，则可断开使能端连线，接上线盘试机。
4.如果上一步中测量的电压不正常，则检查同步电路和驱动电路。
在不接线盘待机的情况下，同步电压比较器的反相输入端电压应大于同相输入端电压，且输出端电压为低电平。若电压不正常，先检查该脚外围电路，再代换电压比较器。
上电用示波器测量功率驱动电路输入点的电压波形。如有12V左右的脉冲波形，则故障出在后级驱动电中路中；如没有12V左右的脉冲波形，则故障出在前级驱动电路中。
5.若上述检查正常，则接下来检查振荡及锯齿波形成电路。
【提示】在实修中，为了判断电压比较器的好坏，可人为地将其同相或反相输入端接+5V或地，看输出端（需接有上拉电阻）的电压是否正常。正常时，若同相输入端电压高于反相输入端，输出端为高电平；反之，输出端为低电平。

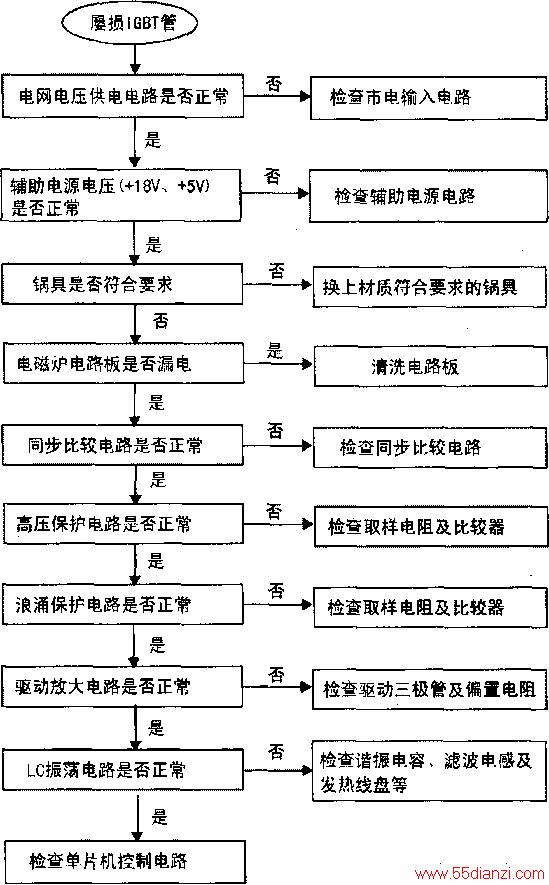

综上所述，该故障的检修流程如下图所示。
