第一步：准备工作。

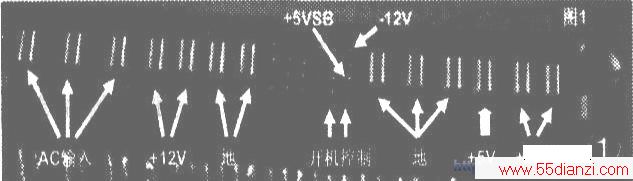

打开电源模块外壳，取出两块电路板，在工作台上将两块主要电路板各插头相互正确连接．接上风扇和指示灯电路板；将第二块电路板上与服务器接口中间小方块的最下排右侧起第一（短针）和第二针分别与地短接，见下图“开机控制”所指。这两针的信号为该电源的开机控制信号（类似干普通式电脑的开机控制信号）．在线情况下由服务器控制，脱机维修时需人为强制将它们对地短接；检查无误后方可加交流电。
第二步：检测与故障定位。
在维修该型开关电源时，首先应仔细观察电路板上有无烧毁的元器件，检查保险丝是否烧断等明显的故障。如果有以上情况，应分析与其相关的电路．找出故障原因。然后，分析电路工作原理，划分出主要的电路模块，依次测量各模块关键点的电压值是否正常，缩小检测范围。
对于该电源模块，首先应测量第一块电路板上整流滤波及PFC电路的输出电压，即主滤波电容两端的电压，如果远低于300V（输入为交流220V），说明整流电路工作不正常，应重点检查整流电路及前级抗干扰电路：如果主滤波电容两端电压值在300V左右（输入220V交流电的情况下）．说明整流电路工作正常，但功率因数校正(PFC)电路未工作，应重点检查辅助电源电路和PFC电路。该电源模块辅助电源的输出端位于插座Jll，正常情况下各脚输出的电压值如下表所示，其中(6)、(7)脚为地；(8)、(9)脚为供服务器使用的+5V SB电压；其余为DC-DC变换电路所需的各路工作电压。如果主滤波电容两端的电压为400V．说明整流电路和PFC电路工作正常，故障很可能在DC-DC变换电路（第二块电路板），可围绕DC -DC变换的控制器( UCC3895DW)展开检查。为了尽快定位故障点，可用电压、电阻对比法，即加电的情况下，用工作正常的电源模块与故障电源模块的各工作点的对地电压比较：在断电的情况下：用工作正常的电源模块与故障电源模块的备工作点的对地电阻做比较，发现有明显差异的地方再根据相关电路分析定位故障点。也可以采用代换法缩小故障范围。
第三步：排除故障。
该型开关电源的故障大致可分为保护性故障和元器件损坏性故障。对于保护性故障，一般解决了电源保护的外部原因（一般为风扇故障及负载过重或短路故障）后，电源即可正常工作；对于元器件损坏性故障，必须更换损坏的元器件，更换元件时，除了电阻阻值．电容容量应一致外，电阻的功率应不小于原器件的功率，电容的耐压值和耐温度值应不小于原器件的数值，三极管的耐压值、放大倍数等参数均应高于原器件。
