一、故障分析
电视机出现一条水平亮线故障，表明场偏转线圈中没有锯齿波电流流过，锯齿波电流的形成过程如上图所示。
彩电场振荡电路一般集成在行、场小信号处理电路内部，传统彩电由外接的Rc元件参数决定其振荡频率，而新型彩电场振荡信号由行频信号分频产生。锯齿波形成电路的作用是将场振荡器产生的矩形波信号积分成锯齿波，该电路通常与场振荡电路一起集成在行场小信号IC内部，但也有部分行场小信号Ic只是输出场频脉冲，其锯齿波形成电路集成在场输出IC内部，如LA7838、LA7837、STV9306等。场功率放大电路的作用是将场锯齿波信号进行功率放大，为场偏转线圈提供幅度足够、线性良好的锯齿波电流，以便电子束完成在竖直方向上的扫描。
从前述分析可知，锯齿波电流形成回路中的任一电路异常，均会出现水平亮线故障。
二、故障检修方法
实修中发现，因场功率放大电路损坏而引发的水平亮线故障的几率较高．这是因为场功率放大电路工作在大电流状态．发热较快，因此，在检修一条水平亮线故障时，应首先判断故障点在场功率放大级还是在前级。
一般情况下，场功率放大电路损坏后，其水平亮线为一条明亮且两边到头的亮线；若水平亮线两边不到头，则故障点多在前级电路。
由于场功率放大电路有OTL、OCL、BTL，之分，且各类电路检修方法不尽相同，因此有必要在检修前确认故障机场功率放大电路的电路方式。简单地说，凡在场偏转线圈中申有一只大容量(常为1000μF-2200μF／25V)电解电容的电路形式为OTL；否则电路形式为OCL或BTL。
由于OTL场功放电路出故障时对显像管危害较小，只需调低加速极电压．即降低水平亮线亮度后便可长时间通电检测。为了判断故障点是否在场功放级，常在确认场功放输入端无短路的情况下采用信号注入法．即在输入端人为注入触发信号，如将指针万用表置于R×10或R×1挡。红表笔接地．黑表笔触碰场功放输入端，若水平亮线展开或闪动，则表明场功率放大电路基本正常，故障点应在前级，否则故障点在后级。

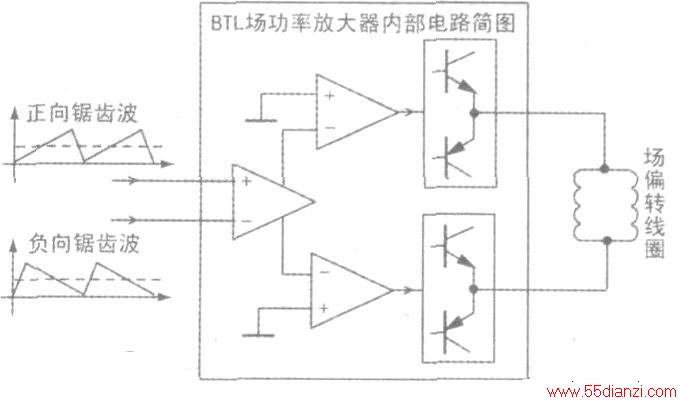

近年来，许多电视厂家采用效率高、线性好且无输出电容的OCL、BTL场功率放大电路，即直流耦合输出。其中，OCL电路采用正、负电源供电，如TDA8177、STV9379、LA78040等；BTL场功率放大电路前级采用差分输入，后级采用桥式推挽输出，如下图所示，其常见IC有TDA8351、TSA8356等。
若采用OCL、BTL场功放电路的彩电出现水平亮线故障，其原因主要有以下几点：
1．场偏场线圈开路；2．场功放IC输出端内部开路损坏；3．场功放IC无正、负极性的锯齿波输入。
检修时，可首先在路测量场偏转线圈是否连入电路；再测量场功放Ic输出端对地电阻是否为无穷大，若为无穷大，表明该输出内部开路；最后调低帘栅极电压，通电测量场功放Ic两输入端电压，或测量输入端波形以确定故障部位。
