采用555时基电路设计的温度控制器

　　本电路是采用555时基集成电路和很少的外围元件组成的一个温度自动控制器。因为电路中各点电压都来自同一直流电源，所以不需要性能很好的稳压电源，用电容降压法便能可靠地工作。电路元件价格低，体积小。便于同学们在暑假业余条件下自制。该电路制作的温度自动控制器可用于工业生产和家用的电加热控制，效果良好。
　　
　　一、电路工作原理

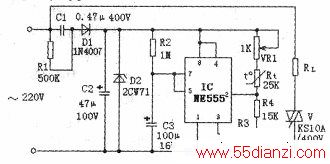

    电路原理如下图所示。
　　
　　当温度较低时，负温度系数的热敏电阻Rt阻值较大，555时基集成电路的②电位低于EC电压的1/3(约4V)，lC的③脚输出高电平，触发双向可控硅V导通，接通电加热器RL进行加热，从而开始计时循环。当置于测温点的热敏电阻Rt温度高于设定值而计时循环还未完成时，加热器RL在定时周期结束后就被切断。当热敏电阻Rt温度降低至设定值以下时，会再次触发双向晶闸管V导通，接通电加热器RL进行加热。这样就可达到温度自动控制的目的（电路详细分析请参照555时基内部电路，这里不再赘述）。
　　
　　二、元器件的选择

    电路中，热敏电阻Rt可采用负温度系数的MF12型或MF53型，也可以选择不同阻值和其他型号的负温度系数热敏电阻，只要在所需控制的温度条件下满足Rt+VR1=2R4这一关系式即可。电位器VR1取得大一些能获得较大的调节范围，但灵敏度会下降。双向可控硅V也可根据负载电流的大小进行选择。其它元件没有特殊要求，根据电路图给出参数来选择。
　　
　　三、制作和调试方法

  整个电路可安装在一块线路板上，一般不需要调试，时间间隔为1.1R2xC3，应该比加热系统的热时间常数选得小一些，但也不能太小。安装调试完后可装入一个小塑料盒内，并将热敏电阻Rt引出至测温点即可。
