简单实用的电热褥温控电路

　　这款温控电路，是在普通的船型开关里增加几个元件，使得电热褥的温度得以控制，整个电路对元件的精度要求不高，价格便宜，易于购置。其中的温度传感元件也十分容易制作，有能力的不妨试一试。

　　一、电路的构成

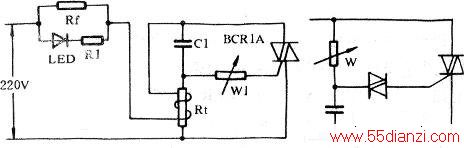

　　整个电路如下左图，其电路特点如下：

　　我们先看看普通的可控硅相移触发网络电路结构，如下右图所示。显然调整W值可使可控硅的导通角得以控制直至关闭。

　　通常W的电阻值都比较大，约680k左右，使用手动控制的手段不太方便。若我们采用控制触发门限电压的电路结构，同样能实现关断可控硅的目的，还可以省去一个触发二极管。本电路正是出于上述考虑而设计的。

　　二、电路工作原理

　　这种电子开关电路与多数相移触发双向可控硅导通电路略有不同，电容的作用是作为压降电抗以保证触发电路的实际损耗为零。对于普通电热褥而言，使用1A的双向可控硅即可。采用耐压为400V的0.22μF以上的电容就能保证触发性能良好。

　　当双向可控硅被触发导通后，流经电热褥的电流是交变的电流。

　　它完全不同于市面上流行的半波整流开关，因此电热褥的热效应好。由于双向可控硅全通，故对市电几乎不产生谐波辐射干扰。

　　双向可控硅在没有触发电流时，交流电源的正反两个方向都能使其关断。由等效电路（下图）可知，Ze、Zr、Zl、22分别代表电容C的阻抗、温度传感器Rt的阻抗(10k)、可控硅的导通阻抗(200Ω)和可控硅触发极至阴极的冷阻(300n)。当电桥平衡时有Ze*22=Zr*Z1，于是很容易计算出电容C的值约0.22μF。

　　温度升高使得Zr的阻值降低，从而导致触发门限电压下降，控制了可控硅的导通角，使电热褥的温度得到调整。此过程周而复始，电热褥的温度形成恒温。

　　三、温度传感器的制作

　　电路中的温度传感器需要自制，见下图所示。方法是取4cm长的电热褥丝（直流电阻约10Ω）紧绕在NTC型热敏电阻上，外层封装用耐热胶粘合并加瓷套管构成。这种封装使热敏电阻的阻值变化缓慢接近线性变化。当觉得电热褥的温度合适时，调整Wl可关断可控硅，随后的开关动作随热敏电阻的阻值变化而导通与关断，在此温度下自动进行，达到衡温控制的目的。

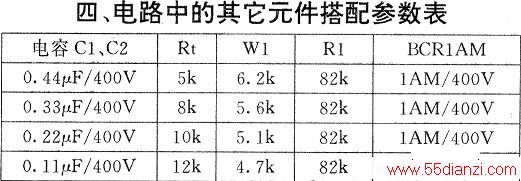

　　电阻均为1/8W，LED为φ3红色发光二极管。整个电路可安装在普通的船型开关里。利用开关原有的双断接点控制起来很方便。由于本开关工作在全波整流的状态下，温度传感器工作在线性状态，开关的导通与截止频率稳定。有一定的节能效果，经测试节能效果约为普通电热褥开关的30%左右。

　　此电热褥温控开关经甘肃省计量局计量测试研究所测量，其工作性能稳定，温度可控制在±5C之内。
