电热毯刚接通电源时是不会马上发热升到工作温度的。同样，切断电源后也不会马上冷却。这一延迟的热惰性使得我们可以运用间断供电的方法来控制电热毯的温度。
看到《驱蚊器间断工作控制器》一文后受到启发．借鉴其电路并经试验．成功地将其演化为“节能型电热毯温控器”。
该文原线路中使用一块二进制计数集成电路(HEF4060)，设计为15分钟间歇振荡电路（亦可称为“重复振荡电路”或“循环振荡电路”），即每隔15分钟输出脉冲信号触发双向可控硅的导通．使得驱蚊器变连续工作为间断工作，节约了能耗，也降低了有害气体的排放。
现将原电路固定的15分钟间隔改变成时间可调的方式，由此便可以改变电热毯导通时间的长短。打比方说，在10分钟内，可以从通1分钟断9分钟：通2分钟断8分钟……一直到通9分钟断1分钟……从而起到了调节电热丝发热温度的目的。

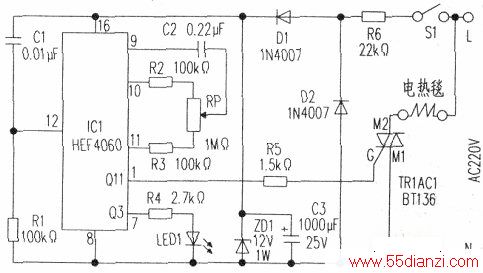

具体方法相当简单：只需把原集成电路中⑩、(11)脚外接的固定电阻改成l00kΩ，再另增加一个lMΩ～2MΩ的可调电位器就行了（见附图）。这三个电阻的数值要求并不严格．完全可以根据调试实际情况，在原电路中数值的基础上略作变更。由于其⑦脚输出所接发光二极管（LED）的亮灭和可控硅的导通是同步的，故能非常直观地知道电热毯通断时间的长短。这个温控器有两个显着的优点：
一是温度的变化可以调得很细，控温效果明显：二是节能十分显着。
