简单易制电热毯自动延迟恒温控制电路

　　这款电热毯自动延迟恒温控制器电路，制作简单，并能为使用电热毯用户节约电能。
　　
　　其电热毯自动延迟恒温控制器，能使电热毯在刚通电时接人市电进行全电压高温预热，数小时后自动进入半压恒温。
　　
　　工作原理
　　
　　

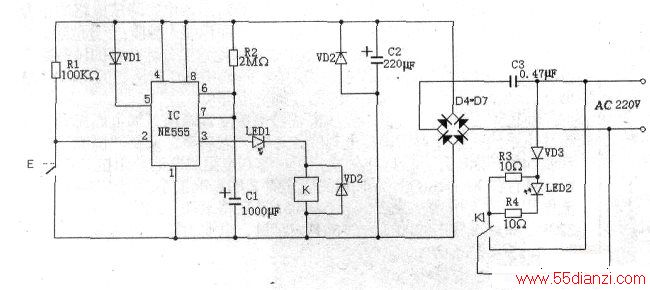

　　电热毯自动延迟恒温器电路，如下图所示。时基电路(IC)接成长延迟单稳态电路；VD4—VD7、C2、C3和VD2组成电容降压桥式整流稳压电路，输出12V左右直流电，给时基电路供电。xs是电热毯电源插座，时基电路IC的⑤脚经VD1接电源正极，所以⑤脚电位被钳位在12V-0.7V=11.3V左右。时基电路复位阀值电平就由原来的2/3VCC=12Vx2/3=8V提高到11.3V左右，从而大大延长了电容器CJ的充电时间，在相同的R2、C1时间常数下，暂态时间可增大许多（采用图示数据，其暂态时间可达3小时左右，如嫌时间太长，可适当减小电阻器R2的阻值）。使用时，将电热毯插头插入本机插座(xs)里，按一下按钮SB，IC即进入暂态，③脚输出高电平，高温指示灯(LED1)亮，继电器K通电吸合，接点K1倒向常开触点，这时电热毯获得220V全压供电；同时C1通过R2充电，当⑥脚电平上升到复位阐值电平( 11.3V)时，lC复位，暂态结束，③脚输出低电平，K释放．LED1熄灭；220V交流电经VD3半波整流及R3和K1的常闭触点向电热毯进行半波送电，使电热毯处于保温状态。这时低温指示灯(LED2)点亮指示工作，所以采用自动延迟恒温器，就不必用手去拨动电热毯上的调温开关而影响睡眠。
　　
　　元器件选择与制作
　　
　　IC可采用NE555或SL555等时基集成电路；VD1、VD2为1N4148：VD3为1N4004：VD4—VD7为1N4001型二极管；VD8为12V型稳压二极管如2CW19等。LED1为红色发光二极管；LED2为绿色发光二极管：C3为CJ10 - 400V型金属膜纸介电容器；C1、C2为16V型电解电容器。Rl、R2和R4可用1/8W碳膜电阻（如要做成暂态时间可调型，R2可用2M电位器）。K可用JZC - 22F、DC～12V小型中功率继电器。
　　
　　说明：此电路不必作什么调试，通电后就能正常工作，读者如用的电热毯是高、低丽挡可调型的，采用本恒温器，应将电热毯调温开关置于高温挡，晚上使用时，只要按一下SB就可以了，十分方便。
