简单易制的楼道照明节电开关

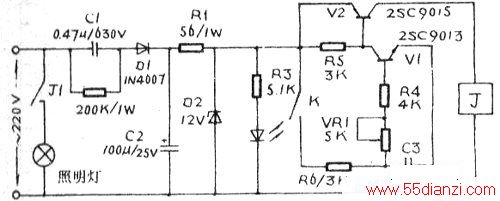

　　该电路是一个延时电路。所用元件常见易购、制作觯，可以实现人走以后自动关灯的节电目的。电路见附图。
　　
　　220v市电经C1降压，D2、C2整流滤波，D2稳压尉得到12V直流电供延时电路工作，VR1、R和VC3、VI、V2组成延时电路，以控制继电器J的吸合及释放，使照明灯延时工作—段时间后能够关掉。
　　
　　按一下开关K，+12V电源对03充电，03瞬间充满电荷，并通过VR1、R4和V1的b-e结放电，使V1导通，同时V2也导通，+12V电压作用于J的线圈两端，J吸台，常开点J1胎，接通了照明灯的供电回路，照明灯被点亮着放电肘间的延长，放电电流逐渐减小，直至不能再维持V1的导通，V1截止，V2也截止，J失电释放，J1断开、照明灯熄灭。
　　
　　C3的容量和VR1、R4的阻值决定了电路的延时时间。调节VR1，即可调节照明灯的延时工作时间。按图中参数，延时时间可在40S一60S范围内调节。
　　
　　K为自复式开关，由于C3的充电电流不大(约5mA)，可以用彩电上的触摸开关来代替，J为常见的12V继电器。整个电路可焊接在叫J、块印制板上，只要焊接无误，通电即可正常工作。发光管D3是为了在晚上指点触摸开关的位置。该电路本身也很省电，延时工作时电流小于50mA，延时结束后电流仅2mA。
