无需模块也能制作LED数显电子钟_时钟-定时电路

无需模块也能制作LED数显电子钟

点击数：7163 次录入时间：03-04 12:03:21 整理：http://www.55dianzi.com 时钟-定时电路

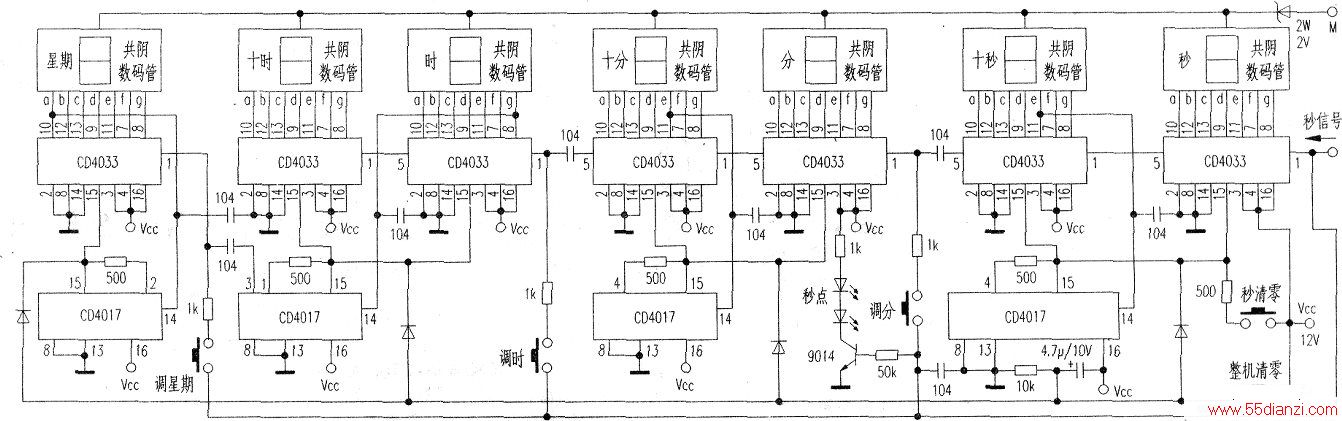

　　无需昂贵的模块也能制作大屏LED（4英寸以下）数显电子钟，电路如图。每个数码管由1块CD4033提供显示，秒、分、时、星期的进位由CD4017担任，秒信号可用石英钟步进电机的信号经光耦合器获得。本电路可拖动2.2英寸数码管正常工作。如需增大数码管尺寸，须增大电源功率。
