温度传感器(热敏电阻)实验电路

温度传感器(热敏电阻)实验电路

点击数:7563 次   录入时间:03-04 11:59:32   整理:http://www.55dianzi.com   温度-湿度控制

  实验电路1:电子温控开关实验电路所需元件:VTl为9015或9012均可、VT2为9104、VT3为9104,共3支晶体管,Rt为热敏电阻一支、R1为15kQ电阻1支、R2为390kΩ电阻1支、R3为6.8kQ电阻1支、RP可调电阻1支、VD发光二极管1支、专用印刷板1块、电池盒1个。

  实验目的:通过制作一个电子温控开关实验电路,可以了解温度自动控制电路的工作原理。

  电路原理:下图是电子温控开关的电原理图。

  这是由三只三极管组成的一个直接耦合电路。当环境温度在设定温度以下时,三极管VTl导通。三极管VT2也导通。它的集电极电压在0.3V以下。因此三极管VT3截止,发光二极管不亮(开关断)。如果环境温度上升,那么热敏电路器的阻值就要减小,这样三极管VTl的基极电压就会就会升高,由于VTl是PNP型三极管,所以三极管vTl会截止。三极管VT2的基极得不到工作电流也截止。它的集电极电压升高,使三极管VT3饱和导通,这时发光二极管亮(开关接通)。

  实验步骤:焊接完成后,装上两节电池进行实验。调节微调电阻器使它的阻值由大到小逐渐变化,当发光二极管刚好不亮为止。此时用手捏住热敏电阻器。几秒钟后能看到发光二极管亮。松开热敏电阻器让它自然冷却,一会儿发光二极管又会自动熄灭。调节微调电阻器的阻值,可以改变发光二极管亮时所需的温度。

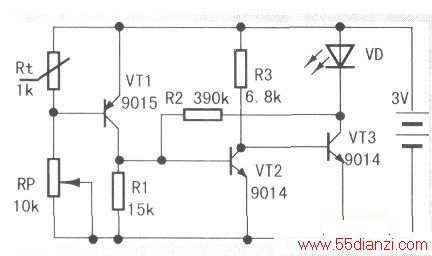

电子温控开关电路图



  实验电路2:电子温控小风扇电路所需元件:在原上图电路基础上增加1支8550晶体管和一支儿童玩具用3V小风扇,如下图所示。

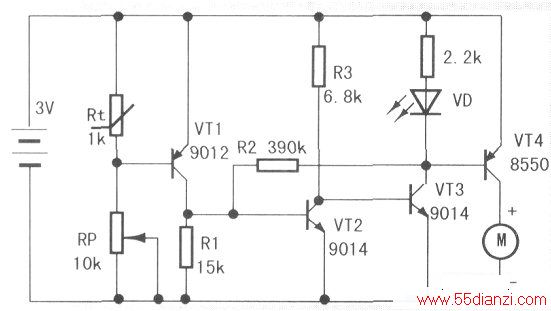

电子温控小风扇电路
