一、系统功能
这款自动温度调节器能在液晶屏上显示实测的温度。当温度达到40q时系统报警（可通过修改单片机程序设定报警温度），并触发继电器工作，以接通风扇电源，使温度保持在一个固定的范围。
调节器的另外一个功能是能接收彩电遥控器（飞利浦）的频道按键“1、2、3、4”，控制其他三个继电器的通或断，“4”用来触发或关闭蜂鸣器。
二、调节器电路

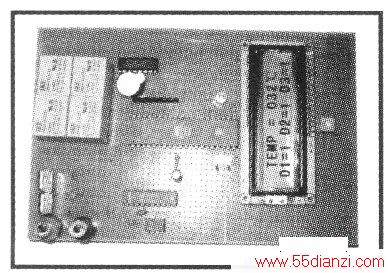

整个调节器的电子器件全都焊接在一块约lOOmm×60mm的印刷电路板上，系统可用直流9V的电源适配器供电，通过继电器的功率控制端与高压和风扇相连完成控制。系统的电路板如下图所示。

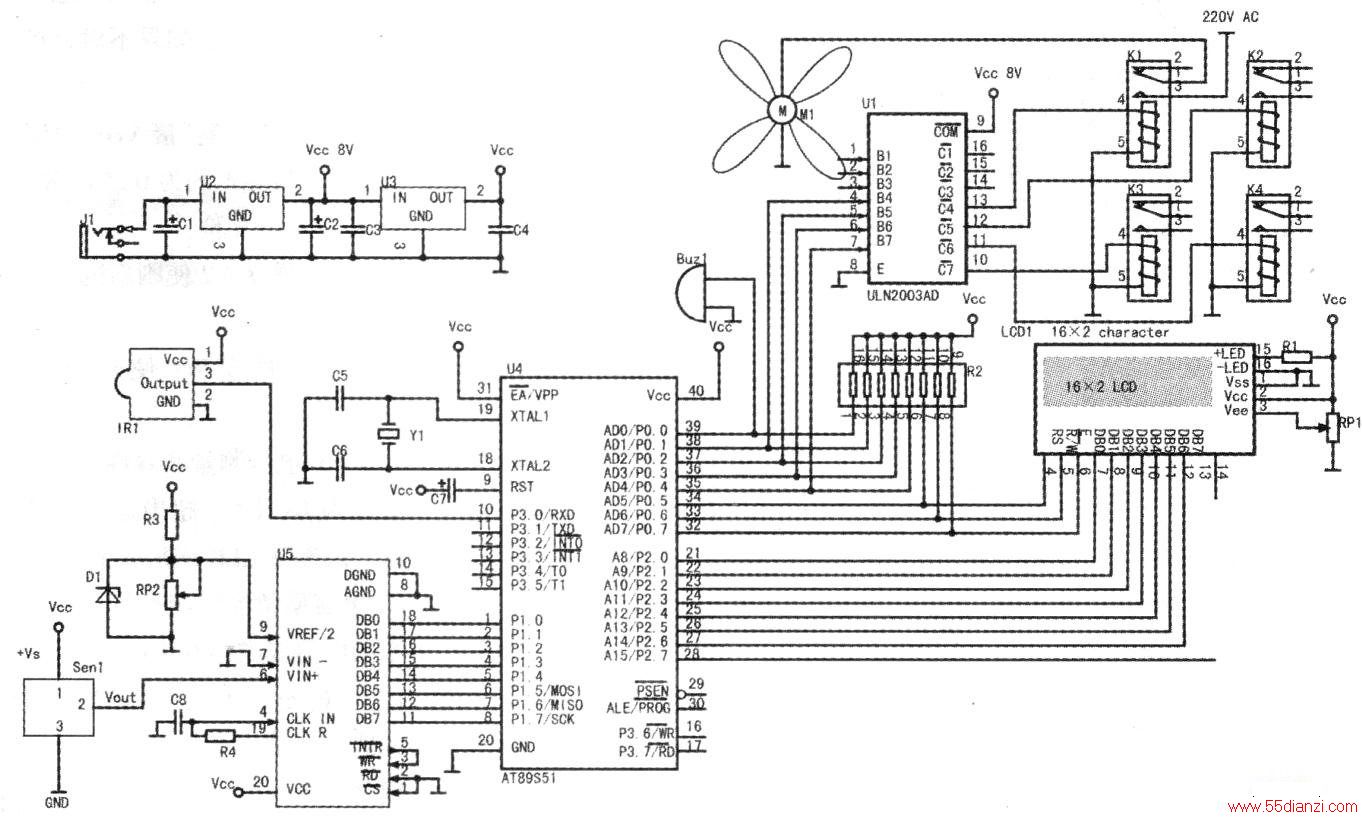

整个系统的电路图如下图所示。控制核心选用的是AT89S51单片机(U4)，温度传感器使用的是广泛使用的LM35(Senl)，它能温度的温度范围是-55度+150℃，当温度每变化l℃时，它的输出电压改变lOmV。电路中使用了一个非常常用的A/D转换器ADC0804 (U5)将LM35输出的模拟信号进行数字化。
AT89S51单片机的Pl口获得ADC0804输出的温度数字信号后，进行格式处理后通过挂在P2口上的液晶屏LCD1进行显示。单片机的部分PO口参与了液晶屏的控制，其他的PO口则通过驱动器ULN2003( Ul)分别对4个继电器进行控制。
驱动器ULN2003是一个达林顿管阵列，其管脚①~⑦为输入，⑩~(16)管脚为对应的输出。第⑧脚和第⑨脚分别为供电端，⑨脚与三端稳压集成电路7808(U2)的输出相连。三端稳压集成电路7805(U3)则给电路的其他部分供电。R2为排阻器件，作为单片机PO口的上拉电阻(PO口没有内部上拉电阻)。
电路中，还使用了红外接收头IR1对遥控器的红外信号进行接收。电路中风扇Ml与继电器Kl的功率控制端相连，当温度高于40C时继电器Kl就受单片机的触发而动作。
三、器件选择
电路中的电阻可选用4环／5环碳膜电阻；无极性电容可选用价格低廉的瓷片电容；有极性电容可使用一般的铝电解电容。此外，电路中还使用了稳压二极管等器件。

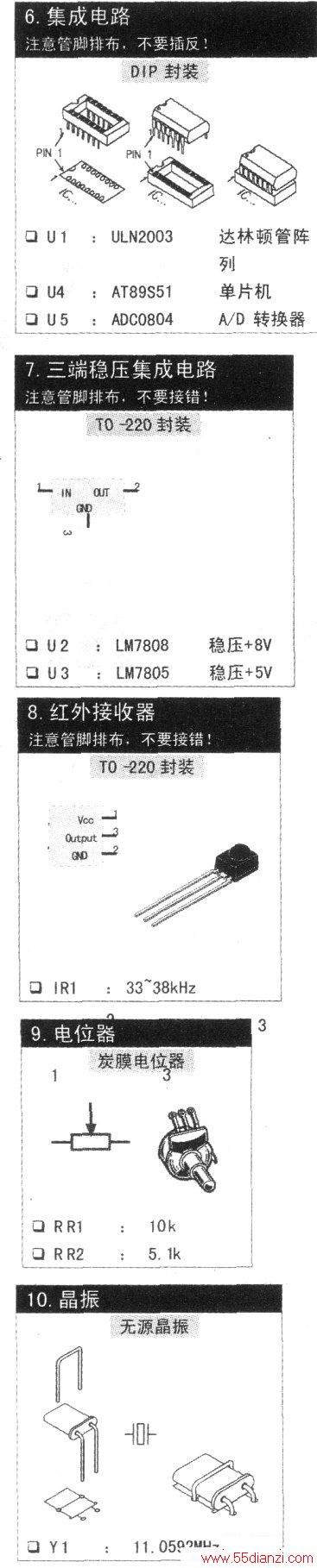

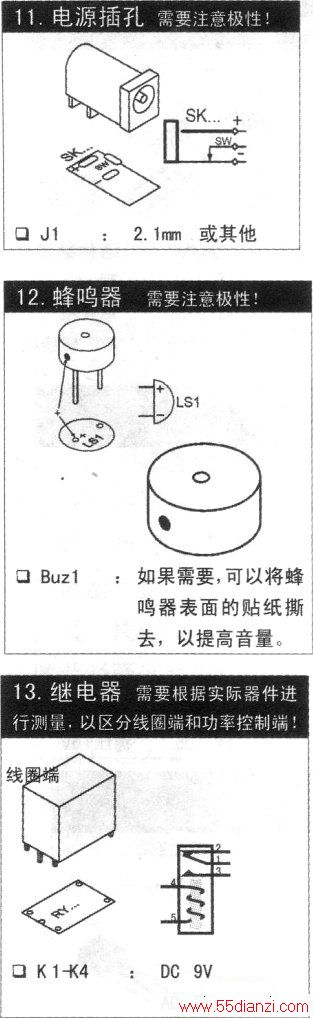

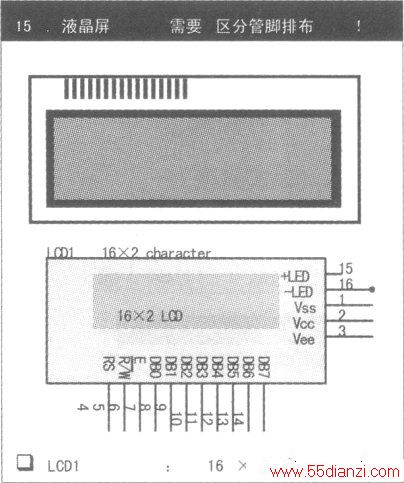

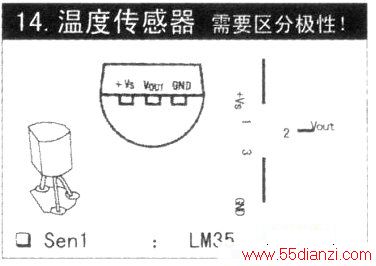

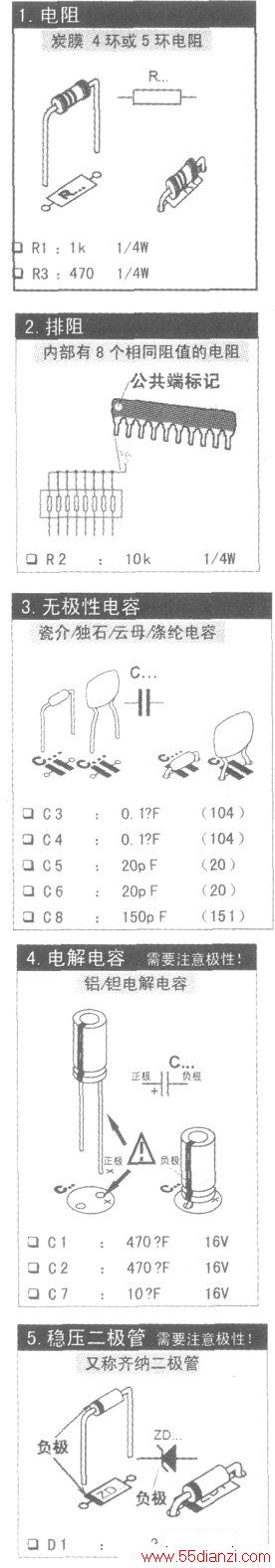

所有器件的选取可以参考下表。
四、制作方法
1、调试
完成电路的焊接后，先不往继电器Kl接220V AC和风扇Ml。如果焊接是正确的，液晶屏将会显示当前测得的温度，将这个温度与标准温度计进行比较，如果不对可以调节电位器RP2来校准温度的测量。
另外，调节电位器RP1以改变液晶屏的对比度，使在各个方面上观看液晶屏都有一个比较好的效果。
2．测试
将温度传感器Senl靠近热源，当液晶屏显示实测温度上升至40℃时，蜂鸣器发生报警声，同时能听到继电器Kl“哒”一声的动作声音，这说明系统工作是正常的。
接下来，将风扇（或其他设备）和220VAC连接到继电器Kl上，系统就能实现自动温度调节的功能了。
最后，可以用彩电遥控器（飞利浦）对系统进行直接测试，如果按下遥控器上的频道按键“1、2、3、4”，其他三个继电器有相应的动作，并且按键“4”可以成功地触发或关闭蜂鸣器，说明整个调节器运转正常。
