气候寒冷的冬季或市电电压较低的时候。将电烙铁插上电源后。往往由于升温太慢而感觉不便。为了减少等待时间，笔者在电烙铁上安装了一个通电后快速升温的电路装置。该电路无需人为操作，就能完成快速升温，到烙铁达到一定温升后再自控转换到正常加热状态，从而给使用带来方便。

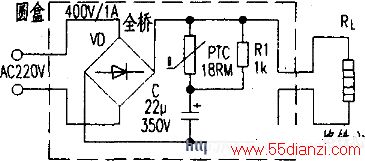

附图是通电自控快速升温电路的原理图。当使用电烙铁时，将其电源插头捕入交流220V插座。220V电源经全桥VD整流后成为O.9×220=198V脉动直流电压，由于 VD输出两端接有热敏电阻PTC与电解电容C串联组成的滤波吲路。在C开始经PTC进行充、放电之初，由于冷态的PTC元件内阻很小（近似直通），所以此时P1℃一C滤波电路的滤波效率将达到最高，负载两端电压会升至理论峰值220（2根号）=314V左右，在此供电电压下。烙铁心进行快速加热升温。
快速升温一定时间后，由于C的充、放电电流会使PTC慢慢增温。其内阻相应变大，使充放电时间常数加大，直接使滤波效率同步降低，随之烙铁心两端电压慢慢下降到一定程度后而保持恒定。为了防止PTC内阻过大后，负载两端电压下降得过低，于是又在PTC两端再加上一只补偿电阻Rl，从而使恒定后的烙铁心供电电压稳定在220V，以维持电烙铁正常工作状态。
该电路简单，组装后可放置于一只小盒内，然后串置于烙铁线的中间部位（烙铁线先从中段截断后，再从小盒两头穿入并连接上电路），即可投入使用。
选用元件时，PTC热敏电阻可直接采用彩电消磁电阻（型号18RM270、冷阻18Ω）。整流桥也可用4只1N4007二极管取代，‘只是尽量使焊接后的电路装置更加紧凑小巧为佳。
