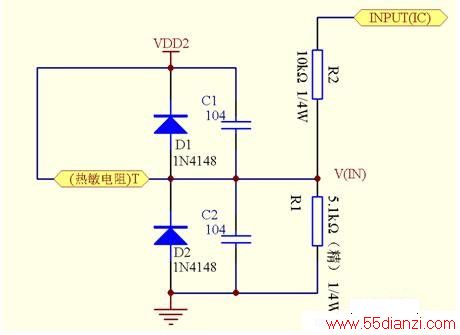

美的电脑煲温度传感电路如下图所示:
从原理图中, (热敏电阻)T一端接5V直流电源端VDD2,一端与比例电阻R1相连接,分压后V(IN)经R2电阻反馈到芯片IC,程序运行过程接受温度点电平信号,做出相应的调节功率控制。二极管D1、D2在电路板中起到电平信号钳位作用,确保热敏电阻变化过程输出的电平信号随之稳定变化;电容C1、C2在电路板中扼制吸收尖峰电平信号等干扰影响,确保感温稳定.
