自制简单实用温度发生器

自制简单实用温度发生器

点击数:7154 次   录入时间:03-04 12:04:03   整理:http://www.55dianzi.com   振荡-波形-信号电路

  本装置采用矿灯电池供电,利用NTC热敏电阻因升温而电阻降低、通过反馈减少加热的驱动电流的原理,从而达到恒温的目的。产生80C温度,可用于校验煤矿胶带运输机的温度保护传感器。

  一、工作原理

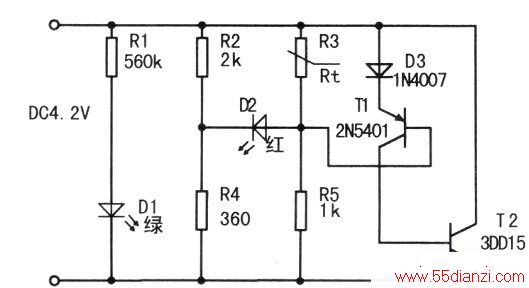

  本装置是根据大功率三极管工作发热正比于lC×UC原理制作的。如下图所示,大功率三极管3DD15是发热体,电阻R2、R3、R4、R5电桥电路用于控温,发光二极管Dl用于电源指示,D2用于预定温度发光指示。NTC负温度系数热敏电阻R3贴装于3DD15金属外壳表面,监控温度变化。3DD15金属外壳表面还固定有直径lcm长5cm的铝管,用于放置被测温度传感器探头。工作后随着温度的升高R3阻值逐步变小,a、b两点压差逐步加大。当达到D2导通电压时,发光指示设定温度已到(约Smin),可以校验温度传感器,此时3DD15金属外壳表面约70℃左右。刚工作时电流约3A左右,随着温度升高b点电压升高,Tl、T2导通程度减弱,随即电流减小,达到80C左右时温度不再升高并维持,此时电流约1.5A。此装置的优点是不需要现场另接电源,而是利用矿工自己携带的矿灯电瓶(7Ah/4.2V)供电,摘下矿灯拧上即可,即方便又防爆。

温度发生器



  二、制作方法

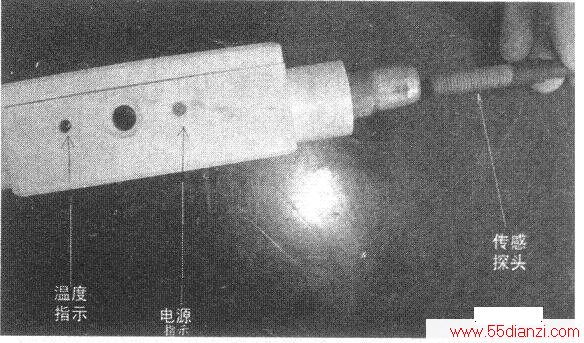

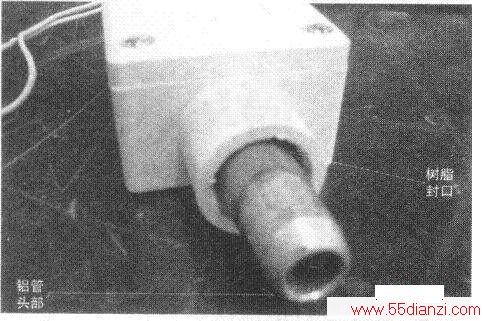

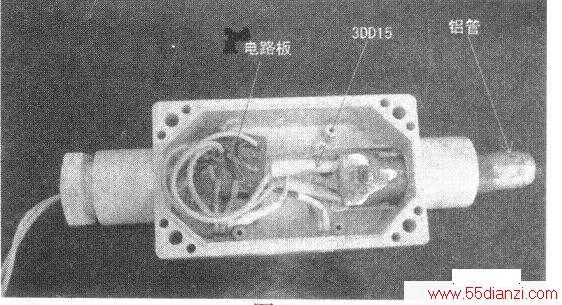

  用刀刻法修整一块3cm×4cm的覆铜板,刻完后把覆铜板用细砂纸打磨光亮,用微型电钻打元件安装孔并涂酒精松香液。Dl为普通绿色发光管;为了指示清晰,D2用高亮度红色发光二极管;3DD15为金属壳封装;NTC电阻R3常温下为2.5K,达到预定温度约350Ω左右;其他电阻为1/4W金属膜电阻。此电路基本上安装即可完成,用水银温度计标定,只需调整电阻R4即可。电路板制作完后,安装于小接线盒中,在盒壁打孔伸出铝管和发光管,铝管与盒体之间的空隙用环氧树脂封住。实物分别如下下图所示。

  三、使用效果

  经现场试用达到校验温度的目的,突出便携性、防爆性和温度稳定的特点。减轻维护人员劳动强度,解决了长期困扰无法现场校验温度传感器的难题。保障了温度传感器灵敏可靠和胶带运输机安全运行,经济效益明显。
