70MHz并联晶体振荡器

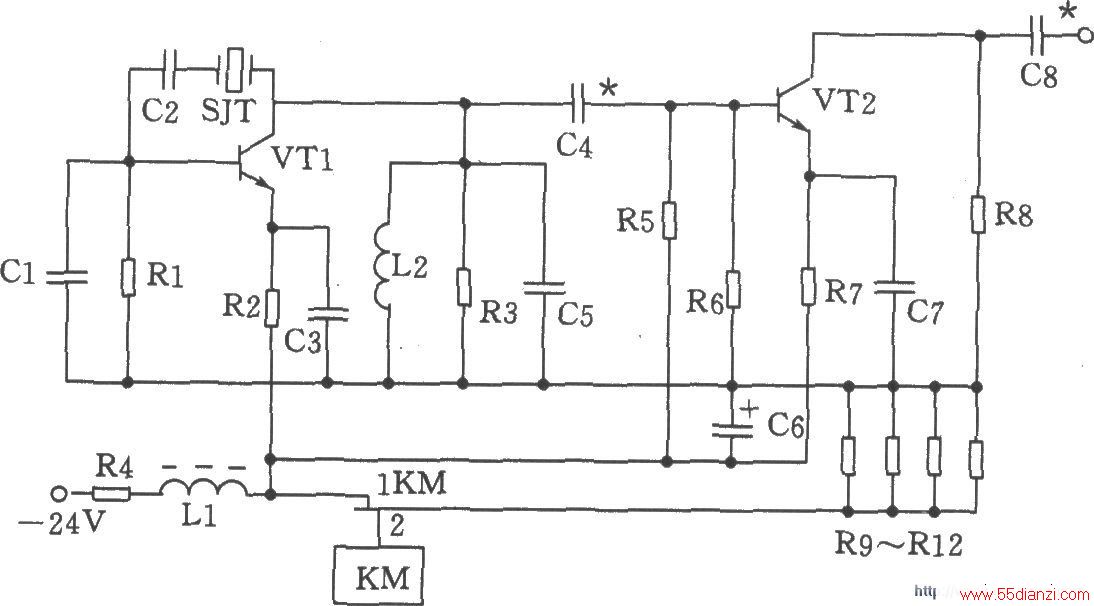

如图为70MHz并联型晶体振荡电路。振荡器主要是由三极管VTl、晶体SJT及电容Cl、C5等元件组成。

元器件选择：

电容Cl为20p，C2为100p，C3、C7为820p，C4为56p，C5、C8为47p，C6为47μF／50V。电

感Ll为22μH(色码电感)，L2为0．3μH。电阻Rl为1．6kΩ，R2为1kΩ，R3为750Ω，R4为

180Ω、1W，R5为1．3kΩ，R6为3kΩ，R7为360Ω，R8为470Ω，R9～R12为300Ω、2W。三极管VTl、VT2选3DG828，65≤β≤115。晶体SJT用JA98型-70MHz。继电器KM为JUC-1M。
