LM324运放制作阶梯波发生器
点击数:7132 次 录入时间:03-04 11:55:02 整理:http://www.55dianzi.com 振荡-波形-信号电路

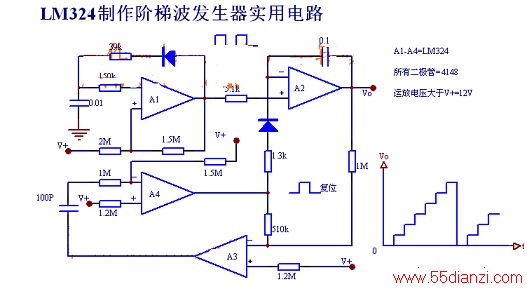

图1是一种用电流型运放组成的阶梯波发生器实用电路。运放A1及外围元件构成矩形波发生电路,输出脉冲串。运放A2及其外围元件是积分-保持电路,其积分电容对输入的脉冲积分,并保持信输入脉冲的阶跃,在输出端得到的是各次阶跃的积累,即是阶梯波。运放A3是电压比较器。当阶梯波电压上升到电源电压的80%左右时,A3发生翻转。运放A4及其外围元件是单稳态电路,A3的翻转使其输出一个脉冲(约100uFs),用来作为复位脉冲,使A2复位,从而完成一个阶梯循环。
电路图如下:
