海信采用LG32寸LC320WXE-SBV2屏型(下称SBV2) 的整机有多个型号,包括 TLM32H78、TLM32V68A等,主要故障现象:
1.图像闪烁,屏幕上有干扰横条(天热时易出现);
2.蓝灯亮,屏幕只有一个角部亮或者完全不亮(天冷时易出现);
3.有声音没有背光或者屏幕一闪即灭(天冷时易出现);
针对第一种闪烁和干扰故障情况,市场上出现过的临时应对措施是撕掉EEFL灯管下面(反光膜片下面)贴的10条辅助背光启动用的铝箔,但是天冷时就爆发出大量的背光不启动问题。
第二、第三种问题主要是EEFL灯管点不亮,原因就是天冷灯管不易电离,同时辅助背光启动的铝箔没有了,甚至还有不少机器即使是10条铝箔不取消也启动不了。
针对这两个不同的问题改进方案,一要消除闪烁干扰(对T-CON板的干扰) ,即需要屏蔽;二是需要辅助启动,保证天冷时灯管能正常启动。

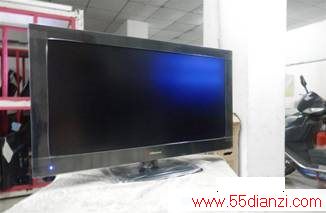

故障现象如图:
背光只有一个角亮或者完全不亮,有声音没有背光或者一闪即灭或者一直都不亮。

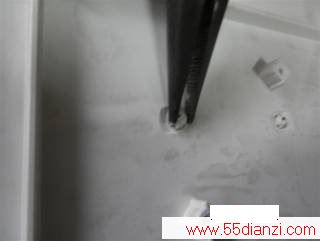

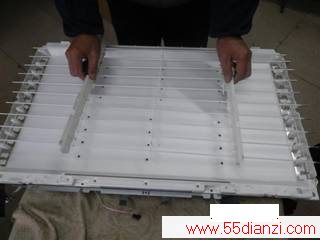

将屏打开注意拆装导光板和膜片时要注意方法,取灯管的时候用弯镊子,利用杠杆原理先把灯管两端接触部分撬起(防止灯管断裂)如图:

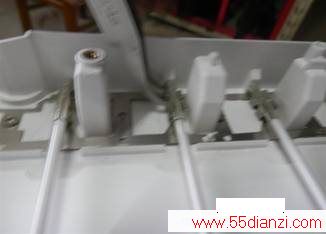

将灯管两端撬起之后,把屏反过来,把后面灯管支架的倒钩捏平,将灯管和支架一同取下防止灯管断裂,如图:

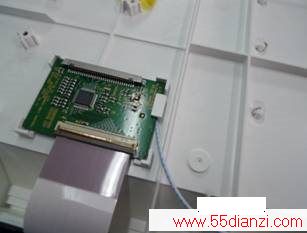

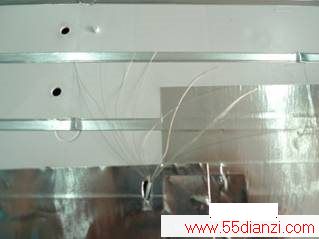

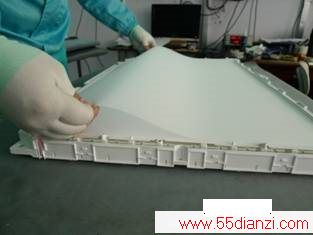

将白色的反光膜取下来,一直看到屏后塑料背板,原来的铝条可以保留。用铝箔全部贴满,不要留缝隙,在贴铝箔前,从T-CON板下的孔引出一根导线,把塑胶外皮剥掉(略长一些,保证接地良好),金属导线散开,全部用铝箔盖住贴牢,保证接触良好。

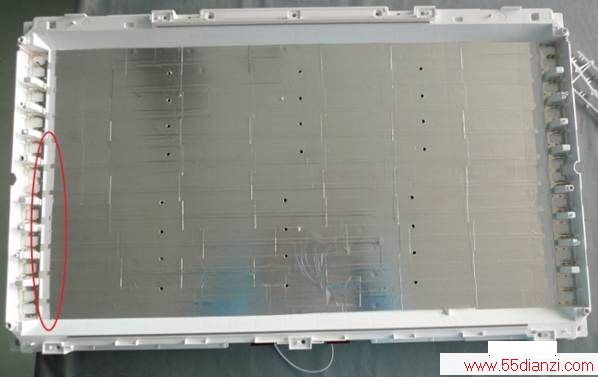

注意新贴的铝箔在靠近灯管两端时不要超过原铝条贴的位置(见下图标志),铝箔太靠灯管金属电极容易放电,出现打火干扰。

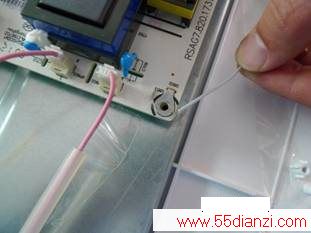

接铝箔的导线另一端要接在电源板的地。注意:导线电源板端一定要保证良好接地,避免散乱的线头伸出来与周围元器件短路,旁边有高压!!!
市面上的铝箔有2种,一种是导通的无阻值,一种是有阻值的,请选用无阻值的铝箔。导电铝箔可在系统申请1043296 导电铝箔\DBA40X100\ROH。
最后通电试机,将整机复原!
