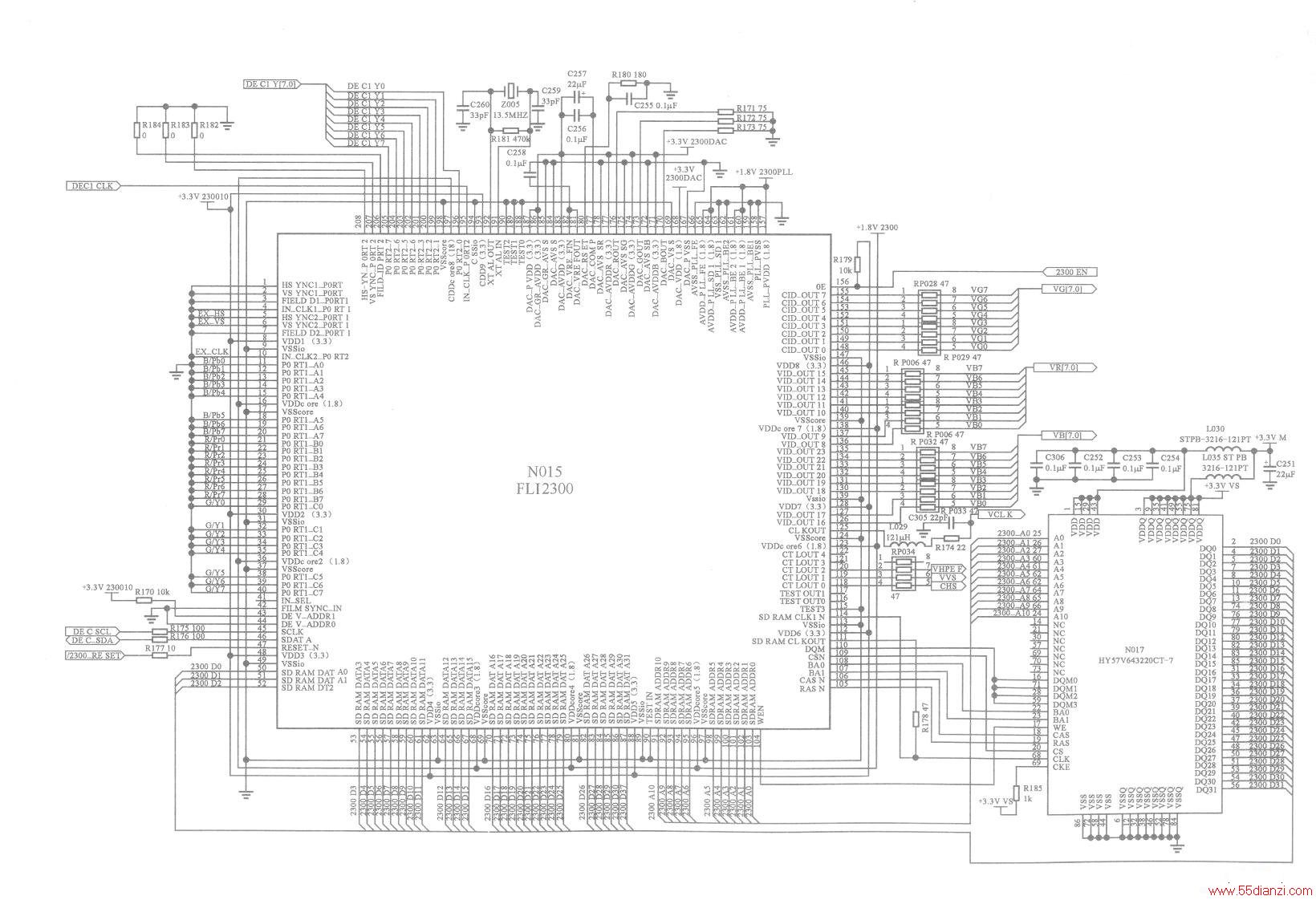

主视频去隔行处理电路以N015 (FLI2300)、N017 (HY57V643220)为核心构成，有关电路如下图所示。
FLI2300是GENESIS（捷尼）公司生产的视频控制芯片，内含输入信号处理、去隔行处理、图像缩放、图像增强等电路。相对而言，FLI2300内部的去隔行处理功能较好，而图像缩放功能较弱，因此，在海信TLM4277液晶彩电中，只使用其内部的去隔行处理功能，用于对主视频信号进行去隔行处理，而主视频的图像缩放则由主控芯片GM1501完成。
主视频去隔行处理电路的工作过程如下：由主画面视频解码芯片N006(VPC3230D)输出的ITU-RBT656格式的视频信号（含亮度、色度、同步信息）加到N015的(196)、(199)～(205)脚，在外接N017(HY57V643220)SDRAM的配合下，将隔行扫描的图像信号变换为逐行扫描的图像信号，从FLI2300的(126)～(135)脚、(136)～(145)脚、(148)～(155)脚输出RGB数字信号，加到主控芯片N012(GM1501)作进一步处理。同时，从FLI2300的(118)、(119)、(120)、(125)脚输出行同步、场同步、行场参考、时钟信号，也加到N012。
