在高频头上有一些端子，以下是各端子的功能。
①脚AGC：在输入信号幅度过大时，电视机的中频单元会改变输入的AGC电压值，抑制信号幅度，避免由于输入幅度过大造成失真。通常设定为当输入信号为60dBmV时，该处电压为4V。
②脚TU：主要用于高频头生产过程中，对IC产生的调谐电压值进行监控，也可输入调谐电压在非锁相状态下对高频头进行调试和检测。
⑦脚BM：提供高频头的工作电压(+5V)。
⑤脚SDA：输入／输出SN761672A的工作数据信号。
④脚SCL：输入SN761672A的工作时钟信号。
③脚SAS：在I2C BUS上挂有多个元器件时，由CPU选择其中之一在某一时段工作，这时输入的12C数据中指定位代表的电平值与该端子接入电平吻合，高频头开始工作。
⑨脚30V：提供高频头需要的调谐电压(30V)，在高频头内部IC会将其转换为所需调谐电压值。
⑧脚IF：中频输出端子。
2、输入回路分析

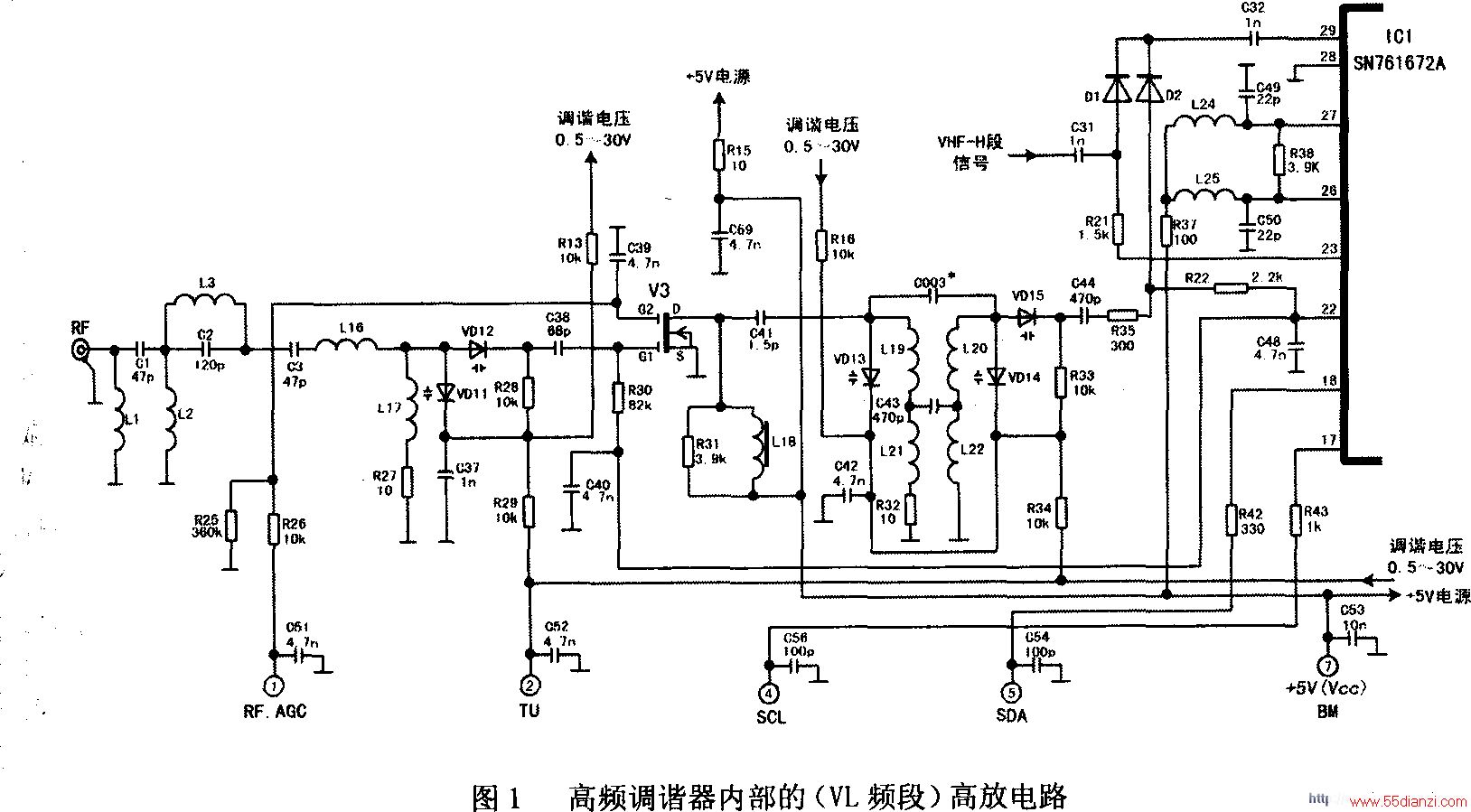

由天线插口进入的TV高频信号，先通过由L1、L2和C1组成的“π”型高通滤波电路(如图1所示)，带通频率从48MHz到900MHz。可防止工业高频(工频)及无线电通信信号输入。再由C2和L3组成并联谐振电路(中频陷波器)，谐振点频率为38.OMHz，用以抑制中频信号的干扰。C3为隔直传输电容，L16、L10、L4为传输各自频段的高频TV信号，同时隔离其他频段信号，并可防止静电脉冲窜入，以免损坏高频放大场效应管的栅极绝缘层。
3.输入调谐回路
输入调谐回路，其目的是对输入信号进行选频及阻抗匹配，令输入信号的反射最小，达到最大输入的目的。(现以VHF-L频段为例，参见图1所示)L17、R27、VDll、VDl2、C37、R28、R29组成VL频段的输入调谐回路。主谐振LC是L17和VDll的反偏结电容。VD11反偏电压在0.5～30V(+3V)之间变化，主谐振电路的频率在48.25～170MHz变化，R27(10Ω)是用以展宽通频带，降低谐振回路的Q值。C37(1nF)是高频旁路电容，R28、R29为调谐电压TU的传输隔离电阻。VDl2变容二极管随着TU电压的上升，其反偏电容也随之减小，使整个频段内传输系数近于相等。C38为高频传输电容，同时有隔直作用。通过C38将已调谐选频的TV信号传输到高频场效应管V3的第一栅极(G1)。
4.高频放大电路
现代彩色电视机的高频调谐器的高放管，基本上都采用超小型贴片式双栅极场效应管，这是因为双栅极场效应管具有高输入阻抗，高跨导、低噪声系数、低反馈电容、大动态工作范围、良好的AGC特性及交叉调制小等优点。
作为高频放大用的N型沟道场效应管，为双栅极场效应管(型号：BF909R)，第一栅极G1接输入信号，称为信号栅极。另一控制栅极G2接RF.AGC直流控制电压，用以控制FET的源极s和漏极D之间的N型沟道宽窄。RF.AGC直流电压越高，N型沟道越宽，FET的跨导越大，电压增益就越高。
高频调谐器各频段的接收，是以切换各频段高放场效应管栅极正向偏置电压供电来实现的。VCT3803A／01A通过：I2C总线输出地址位，控制ICl(sN761672A)（22）、（23）、（25）三个脚电压分别提供给BL、BH、Bu各自通道高频放大管栅极正偏置电压(+3.9V)。在任何情况下，为内部三个高放场效应管中的某一频段提供信号栅极G1的正偏置电压。
5.高频放大输出调谐回路
高频TV信号通过高放管之后，由其漏极输出至双调谐选频回路。该电路的主要目的是选择输入信号的频率点，使输入的TV信号在要求接收的频道位置，幅度尽可能达到最大，在带宽内(-3dB点带宽约为8MHz)要求平坦，各方面电性能尽可能最佳。图4中VD2、VD3、VD7、VD8、VDl3、VDl4都是变容二极管。其中VD2和VD3工作在UHF频段，VD7和VD8工作在VHF-H频段，VDl3和VDl4则工作在VHF-L频段。它们在接到各自阴极的调谐电压Tu变化时，反偏电容值随之变化，反偏电压越高，反偏势垒电容越小。现在以VHF-L频段电路为例来分析；VDl3和VDl4为主调谐变容二极管，VDl5为辅助变容管，当它们的容值为某一个指定值时，整个双调谐选频回路会在VHF-L频段内，某一个频率点的位置上传输性能达到最佳。这时所需的调谐电压值取决于设计时设定的调谐分频比N。这部分电路对电视机的选择性，灵敏度等多项指标有非常大的影响，因此此处各项参数的搭配非常重要。VDl5为传输变容二极管，在VHF-L频段内，高频TV信号的频率越高，Tu电压值越大，反偏势垒电容越小，但由于传输的TV信号频率高，所以传输回路的容抗 值xC(xC=1\ωC基本不变，这有利于在整个频段 内，任一被接收的电视高频信号增益值平稳。信号 在通过双调谐(参差调谐，并采用电感耦合加电容 耦合)选频回路后，进入ICl的(29)和(30)脚(在接 收VHF—L频段信号时，由于(22)脚为高电位，(23)脚 为低电位，开关二极管D2导通；而开关二极管D1 截止，此时仅能输入VHF一L频段的高频信号)。

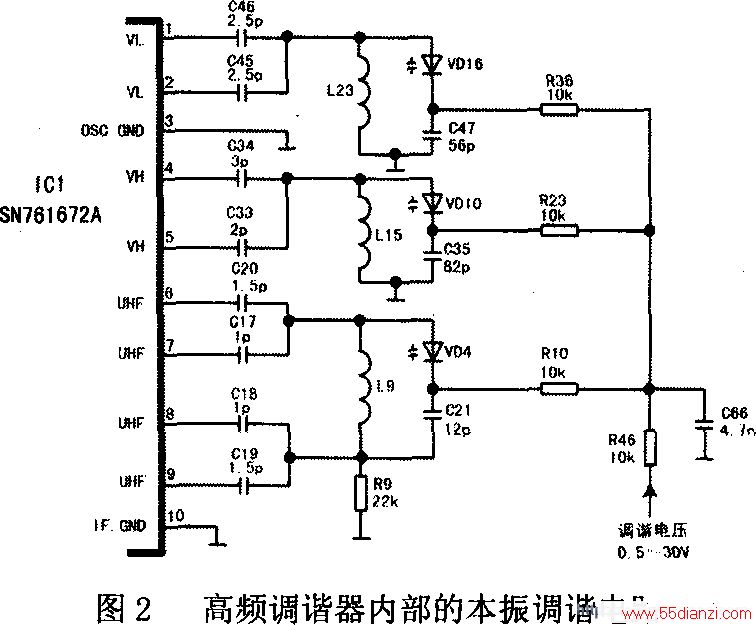

6.本振调谐电路
VHF-L、VHF-H、UHF三个频段都有各自的本机 振荡器(本振)电路，但却集成在ICl(SN761672 A)内部。其本振的振荡器仍采用克拉柏式，外围保 留三组独立的本振选频回路(参见图2)；VDl6、 VDIO、VD4为三个频段本振的调谐变容二极管。 L23、L15、L9为三个频段的本振调谐电感。TU电压 的变化(0.5V～30V)，通过R46、R36、R23、R10接三 只本振变容二极管的阴极，调谐时变容二极管的反 偏电压变化，则变容二极管反偏势垒电容随之变 化。随着调谐电压增高，变容二极管电容值减小，与 电感L并联的谐振频率将增高。三组本振电路频率 覆盖值分别为：VHF—L频段(87.75～198.25 MHz)；VHF-H频段(206.25～494.25MHz)；UHF频 段(509.25～901.25 Edz)。频率覆盖系数在三个 频段内相近，略大于或近于2。
为达到上述频率覆盖的目的，VHF和UHF频段本振谐振回路的变容二极管与电感、电容将本振信号接入ICl的电路略有不同。

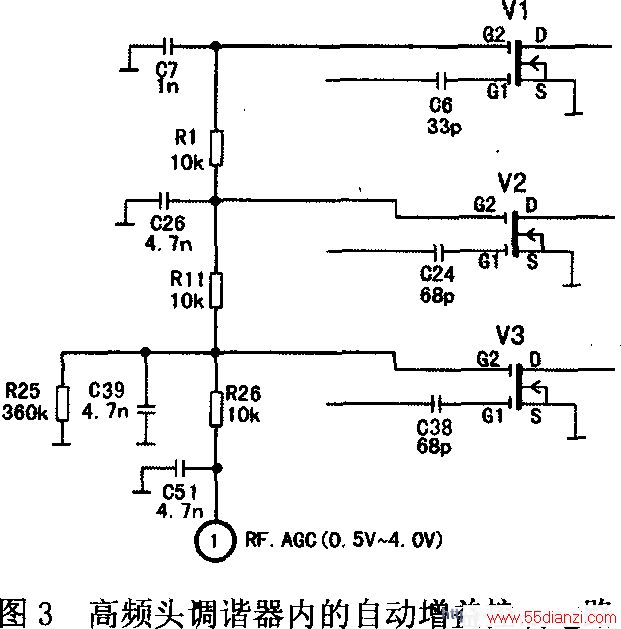

7.自动增益控制电路
由于从天线输入的各TV高频信号幅度不同，甚至差别很大，为满足尽可能接收到更多清晰的电视节目，高频头内的高放管，必须采用自动增益控制电路，一般用“RF.AGC”表示，以区别于中频放大中的IF.AGC电路，由图3中可以看出；三个频段的高放双栅极场效应管，其第二控制栅极G2与高频头①脚(RF.AGC)通过电阻R26、R11、R1分别隔离、连接。R25为栅漏电阻，由于栅极绝缘性能极高,可达到109Ω,R25可泄放在栅极上集累的电荷。RF.AGC直流电压在R26、R11、R1上压降极小，可以忽略。且R25阻值较大，分流也小，对直流控制的AG(电压影响不大。C7、C26、C39和C51为去耦电容，使接入G2的直流控制电压免受交流信号的干扰。RF.AGC控制电压的控制范围为0.5V～4V，受控增益量(VHF频段)为45dB、(UHF频段)为40dB。
双栅极场效应管G2的控制电压越高，N型沟道越宽，跨导增大，增益就越大。因此，输入的TV高频信号越强，RF.AGC的电压就应该越小，反之，信号弱则RF.AGC电压就越高，所以称之为“反向AGC”。
8.混频器电路
在ICl内部有混频器。被调谐选频到的高频TV信号，得到约37dB的功率增益(典型值)，与本振电路所产生的单一频率的本振信号进行混频，用超外差方式产生差拍信号，即“本振率信号频率-TV高频信号频率=Tv中频信号频率”，而TV中频信号对任何被选频的TV信号而言，都严格的等于国家规定的标准TV图像中频信号，其频率为 38.OMHz。-3分贝点带宽为6.5MHz(38.O～31.5MHz频率范围内衰减小于-3dB)，幅频特性参见表13—4，顶部平坦，距峰点衰减小于-ldB。
如果由于输入信号频率或本振频率产生漂移.则输出TV中频信号的频率点，必然会偏离标准中频信号值，此时在超级芯片VCT3803A／01A内部锁相环鉴相器，将产生自动频率控制电压，仍由VCT3803A／01A内部MP[J输出的调谐分频比N作微小变化，使ICl(SN761672A)内部调谐输出的PWM信号跟踪，每步进31.25kHz，输入调谐回路和本振回路的谐振频率同步“微调”，以保证输出的中频TV信号恢复到标准值(38.OMHz)。因此现代彩色电视机的调谐电路中，已取消了传统的AFT(自动频调微调)外围电路。这比仅仅调整本振谐振频率达到跟踪，效果要优越得多。
9.频率合成高频头内部电路综述
