此机开机观察，背光亮约2s后熄灭，伴音一直正常。在背光亮时，IP板上电源部分有不正常的“吱吱”声。拆下二合一板，强制启动电源部分，发现在不带负载的情况下，3.3V和24V电压正常，但PFC电压只有320V，明显偏低，这说明问题出在PFC电路上。因PFC电压低，造成带不起负载而保护。

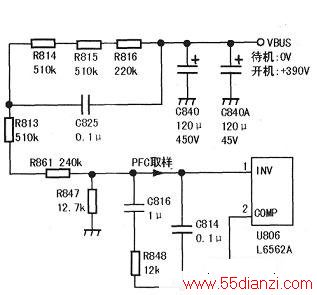

测量U8()6的各脚电压发现，①脚电压偏高。U806的①脚外接PFC电压取样电路，如下图所示。检测该部分电路，发现取样电阻R813(510kΩ)阻值已减小至220kΩ。更换R813后，PFC电压上升到393V，故障排除。
R813阻值减小后，则取样电路分压所得电压升高，即U806的①脚电压升高，在U806内部电路的控制下，⑤脚输出激励脉冲的频率下降，储能电感L801在一个周期内的储能减少，PFC电压下降。由于工作频率的下降，于是可以听到L801发出“吱吱”响声。
