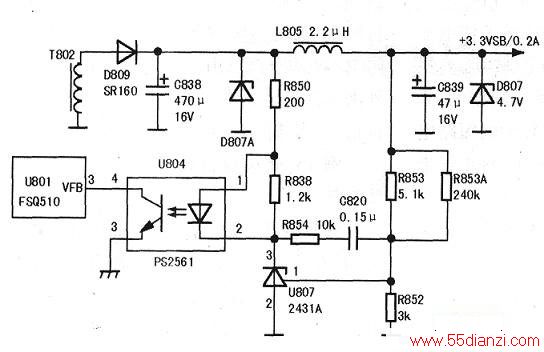

该机已被人修过,拆机发现副开关电源许多元件和029926A都拆焊过。通电试机,发现3.3V的待机输出电压升到了5V,且非常稳定,于是重点检修副开关电源的稳压电路,如下图所示。
先检查取样电阻R853、R853A和R852,没有发现异常。测得U8D7(2431A)①脚电压为1.9V,正常时应为1.25V;U807的③脚电压约为1.4V,正常值应为2Vo代换U807后试机,故障依旧。检查稳压光耦U804,发现其次级电阻正反向均为数十千欧姆,正常值应为无穷大。代换U804后开机,3.3V电压正常且稳定,故障排除。
