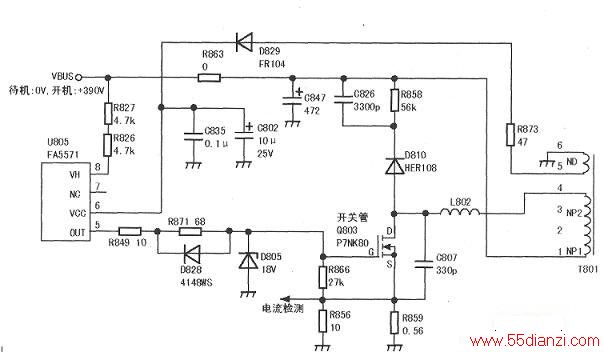

因指示灯亮,说明副开关电源电路基本无问题。强制开机后,测得PFC电压为正常的395V,但主开关电源没有24V电压输出。测得U805多脚电压均明显异常,断电后测量该lC各脚对地阻值,发现其正反阻值均为数十欧姆,判断该IC已损坏。 根据经验,PWM控制IC损坏易连带损坏其外围元件,于是对U805外接元件进行检查,发现⑤脚(激励脉冲输出端)外接电阻R849的阻值已由10Q增至150Ω,其他外围元件未见异常。更换U805和R849后试机,故障排除。相关电路参见下图。
本文关键字:电源 指示灯 不能开机,维修资料 - 电视机 - 不能开机
