试机测得PFC电压约为340V，低于正常值390V。测量U806的各脚电压，发现②脚电压为6V，而正常值约为2V。断电后测量U806的②脚对地电阻，并无异常；代换②脚外接的电阻和电容后试机，故障依旧；代换U806后开机故障仍未排除。

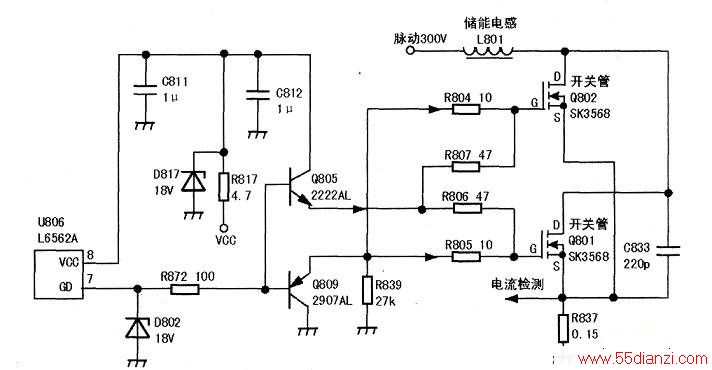

检查U806后级驱动电路，如下图所示，发现Q805开路，换新后PFC电压升至390V，长时间试机，故障排除。Q805开路后，送给开关管Q801、Q802的激励脉冲波形畸变且幅度不足，从而造成PFC电压下降。同时，Q801、Q802长时间因激励不足而过热损坏。
