此机的行输出管使用一段时间才击穿，通常是行输出管温度高引起的。而导致行输出管温度高的原因有两个：一个是行输出管工作电流大；另一个是行激励不足。

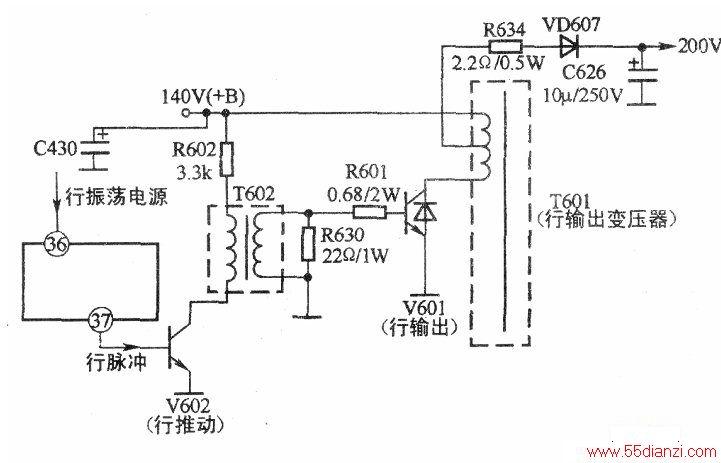

该机行扫描电路如下图所示。
开机观察，发现行输出变压器、行推动电路、行振荡电路器件有拆装痕迹，说明原维修人员对行扫描电路进行过大面积检查。
焊下被击穿的行输出管V601，在行输出管原焊接点与冷地之间接入假负载，长时间监测开关电源+B输出端电压，正常。
重新安装与图纸标示型号相同(D2253)的行输出管，测量开机瞬间行输出管集电极与图纸标示型号相同(D2253)的行输出管，测量开机瞬间行输出管集电极电流为440mA(正常值为350～400mA)。
继续监测行输出管基极、行推动管各极电压以及行振荡电源端行输出级+200V电压端等行扫描电路关键点电压，除行输出管基极-0.3V比正常值(-0.2V)略高、+200V上升到220V外，其他各点电压正常。
对上述测量数据进行分析，行推动管各极电压、行振荡电源电压正常，大致说明这两级电路正常。
但为了保险起见，用“代换法”对这两级供电电路中滤波电解电容C430（有时用“电阻法”和“电压法”检查不可靠）进行检查，无效。
行输出管V601基极电压是行扫描脉冲流经该管b、e极形成的。该机行输出管基极负压大于正常值，有可能是基极引入的行脉冲幅度过大造成的。
如果R630(22Ω)阻值变大，就会失去对行脉冲的分压作用，导致行推动变压器次级输出的行扫描脉冲全部加到行输出管V601的基极，引起过激，导致行输出管工作电流大。
据此分析，拆下R630测量，开路。更换后，行输出管电流下降到380mA(正常值)，行输出管基极电压下降到-0.2V（正常值），+200V输出端电压也恢复正常，行输出管温度恢复正常。至此，屡击穿行输出管故障被排除。
